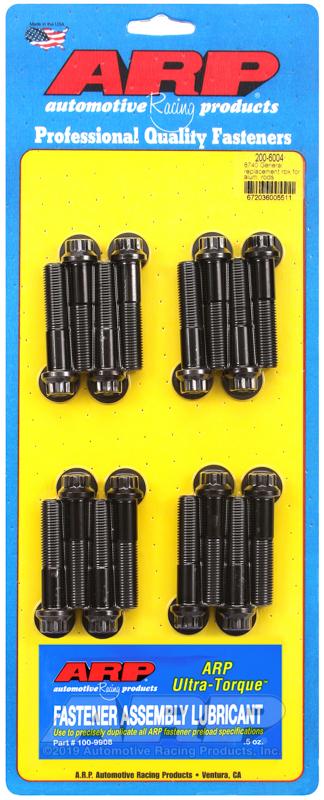

Algemene vervanging voor aluinstaven, drijfstangboutenset

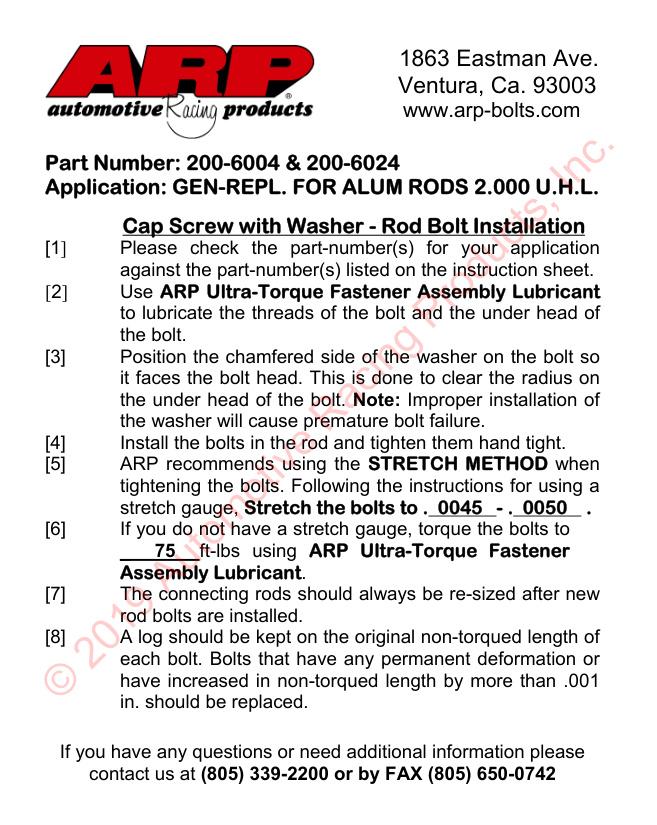

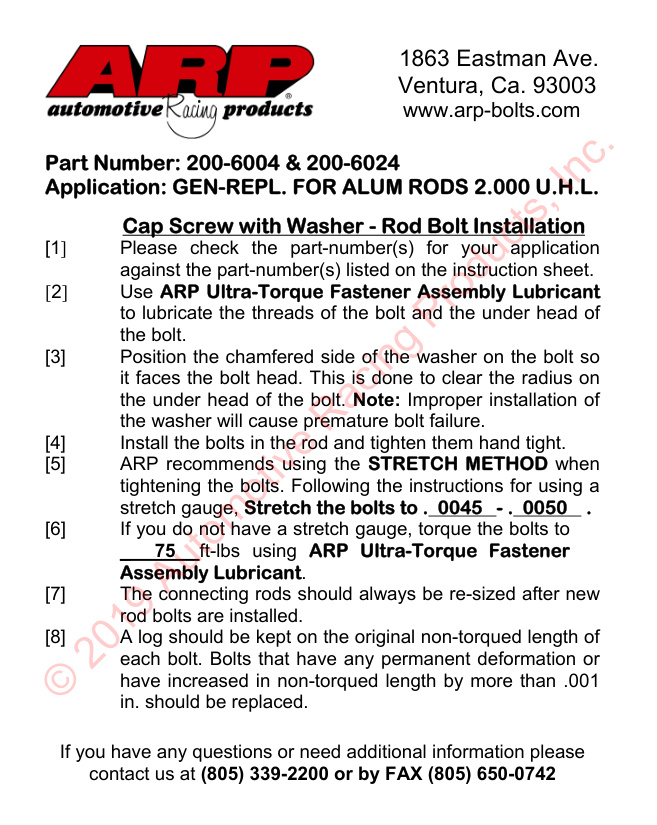

Installatiehandleiding
Onderdeelnummer: 200-6004 en 200-6024
Toepassing: GEN-REPL. VOOR ALUM HENGELS 2.000 U.H.L.
Dopschroef met sluitring - Installatie van drijfstangbouten
[1]
Controleer de onderdeelnummer(s) voor uw toepassing
tegen de onderdeelnummer(s) vermeld op het instructieblad.
[2]
Gebruik ARP Ultra-Torque bevestigingsmiddel
om de schroefdraad van de bout en de onderkant van de bout te smeren
de bout.
[3]
Plaats de afgeschuinde kant van de ring zo op de bout
het is naar de boutkop gericht. Dit wordt gedaan om de straal vrij te maken
de onderkop van de bout. Let op: Onjuiste installatie van
de ring zal voortijdig falen van de bout veroorzaken.
[4]
Installeer de bouten in de stang en draai ze handvast aan.
[5]
ARP raadt aan om de STRETCH-METHODE te gebruiken wanneer
het aandraaien van de bouten. Volg de instructies voor het gebruik van een
rekstrookje, rek de bouten uit tot . 0045 - . 0050 .
[6]
Als u niet over een rekstrookje beschikt, draait u de bouten aan
_ 101,7 Nm (75 ft-lbs) bij gebruik van ARP Ultra-Torque-bevestigingsmiddel
Montage smeermiddel.
[7]
De drijfstangen moeten na nieuwe altijd opnieuw op maat worden gemaakt
drijfstangbouten zijn geïnstalleerd.
[8]
Er moet een logboek worden bijgehouden over de oorspronkelijke, niet-aangedraaide lengte van
elke bout. Bouten die een blijvende vervorming vertonen of
zijn in niet-aangedraaide lengte met meer dan 0,001 toegenomen
in. moet worden vervangen.
Als u vragen heeft of aanvullende informatie nodig heeft, neem dan contact met ons op
neem contact met ons op via (805) 339-2200 of per FAX (805) 650-0742
⚠ Dit is een automatisch gegenereerde vertaling en eenheidsomrekening. Raadpleeg altijd het originele ARP instructieblad voor de exacte specificaties. Fouten zijn mogelijk.
