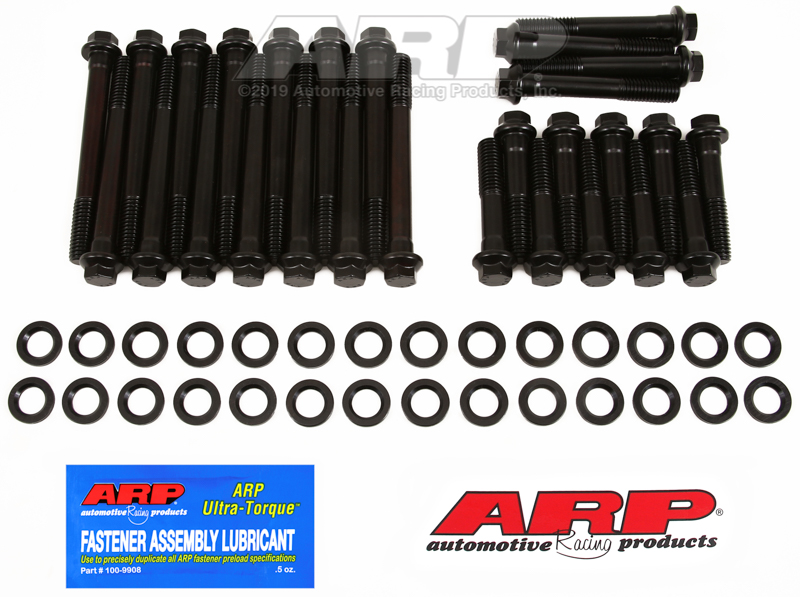

AMC 401 met Indy-cilinderkopboutset
Toepassingen
AMC 401

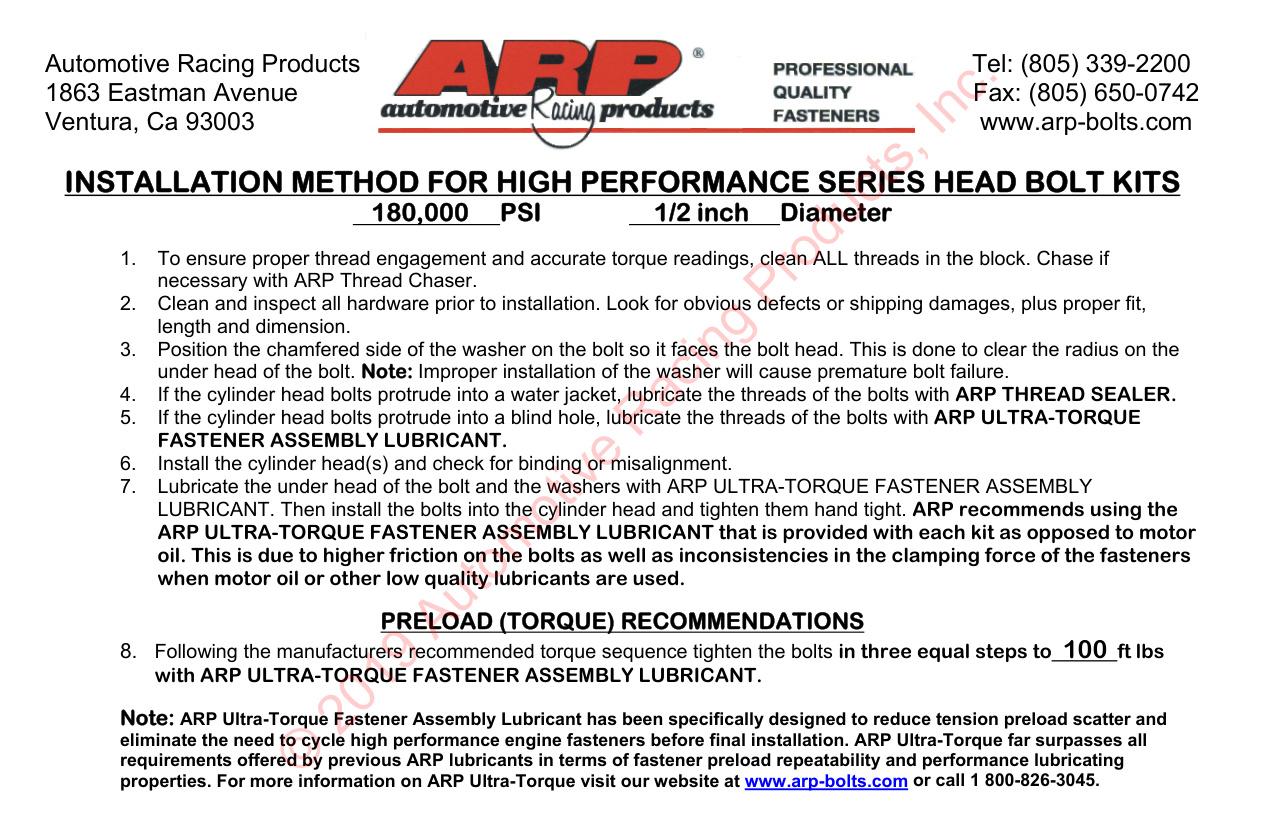

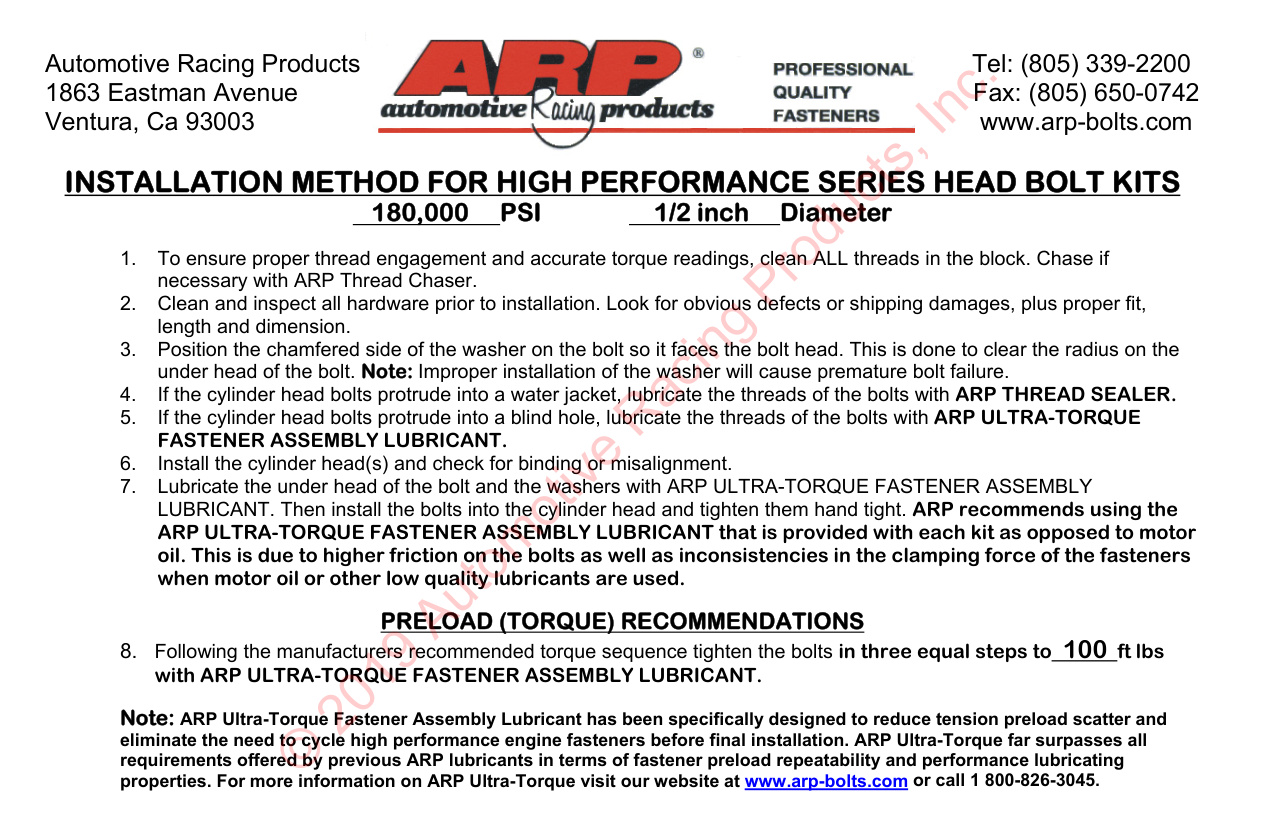

Installatiehandleiding
Automotive Racing Products Tel: (805) 339-2200
Eastmanlaan 1863
Fax: (805) 650-0742
Ventura, ca. 93003
www.arp-bolts.com
INSTALLATIEMETHODE VOOR HIGH PERMANCE SERIE ROCKERARM STUD KITS
Onderdeelnummer: 100-7101 & 100-7121 Toepassing: 7/16 Dia. Typische SB Chevy & Ford
[1]
Controleer de onderdeelnummer(s) voor uw toepassing met de onderdeelnummer(s) vermeld op de
instructieblad.
[2]
Reinig en inspecteer alle hardware vóór installatie. Zoek naar duidelijke defecten of transportschade,
plus de juiste pasvorm, lengte en afmeting.
[3]
Gebruik een schroefdraadreinigingskraan om vóór de montage alle schroefdraad in de cilinderkop schoon te maken. Als uw
Cilinderkoppen zijn niet geschikt voor het inschroeven van tuimelaarbouten. Vraag een professionele machinewerkplaats
Bewerk uw hoofden voor inschroefbouten.
[4]
Gebruik ARP Ultra-Torque Fastener Assembly Lubricant om het grove uiteinde van de tuimelaar te smeren
draadeind dat in de cilinderkop wordt geschroefd. Opmerking: Als de noppen in de inlaatpoort of watermantel steken
Smeer de tapeinden met ARP Thread Sealer.
[5]
Installeer de duwstanggeleidingsplaten (indien van toepassing).
[6]
Schroef de tuimelaarbouten in de cilinderkop en draai ze handvast aan. Zorg ervoor dat de onderkant
kant van de zeskant tegen de cilinderkop of geleideplaat (indien van toepassing) zit.
[7]
Draai de tuimelaarbouten vast volgens de volgende specificaties:
AANBEVELINGEN VOOR VOORBELASTING (KOPPEL).
Aluminium cilinderkoppen 45 ft-lbs (61,0 Nm). Gietijzeren cilinderkoppen 74,6 Nm (55 ft-lbs).
Als u vragen heeft of aanvullende informatie nodig heeft, kunt u contact met ons opnemen via (805) 339-2200 of per fax op
(805) 650-0742
⚠ Dit is een automatisch gegenereerde vertaling en eenheidsomrekening. Raadpleeg altijd het originele ARP instructieblad voor de exacte specificaties. Fouten zijn mogelijk.
