Materiaal: Custom Age 625 Plus®
CUSTOM AGE 625 PLUS®: Deze nieuw geformuleerde superlegering demonstreert een superieure levensduur van de vermoeiingscyclus, treksterkte en taaiheid – met volledige weerstand tegen atmosferische corrosie en oxidatie. ARP is de eerste die productie- en testprocessen ontwikkelt voor bevestigingsmiddelen met Custom Age 625+. Het beste van alles is dat het minder duur is en dat het naar verwachting binnenkort MP-35 zal vervangen als het materiaal bij uitstek op het gebied van superlegeringen met hoge sterkte. Typische treksterkte is 260.000 psi.
Treksterkte: 260.000 psi
Installatiehandleiding
REV NEW JAN 2019
Automotive Racing Products Tel: (805) 339-2200
Eastmanlaan 1863
Fax: (805) 650-0742
Ventura, ca. 93003
www.arp-bolts.com

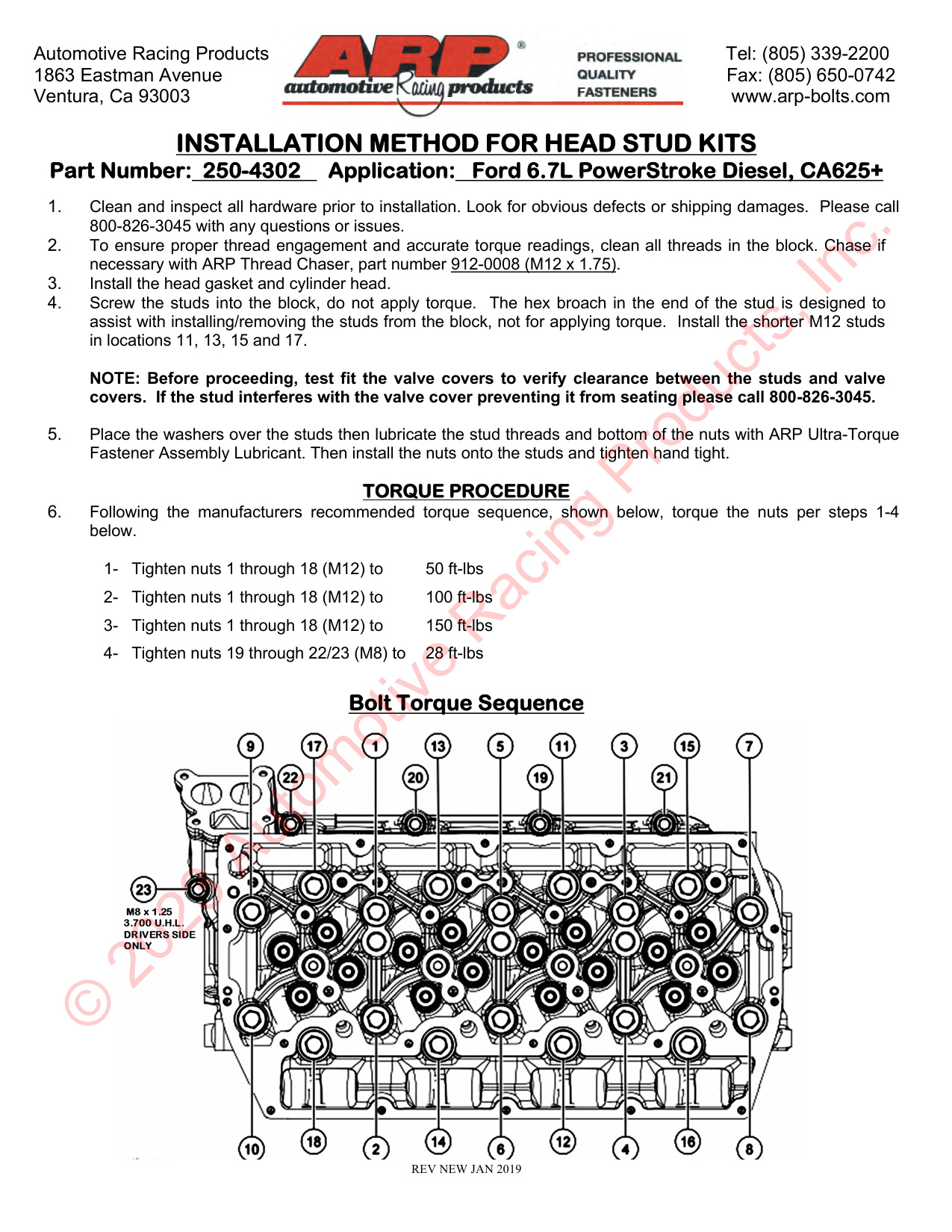

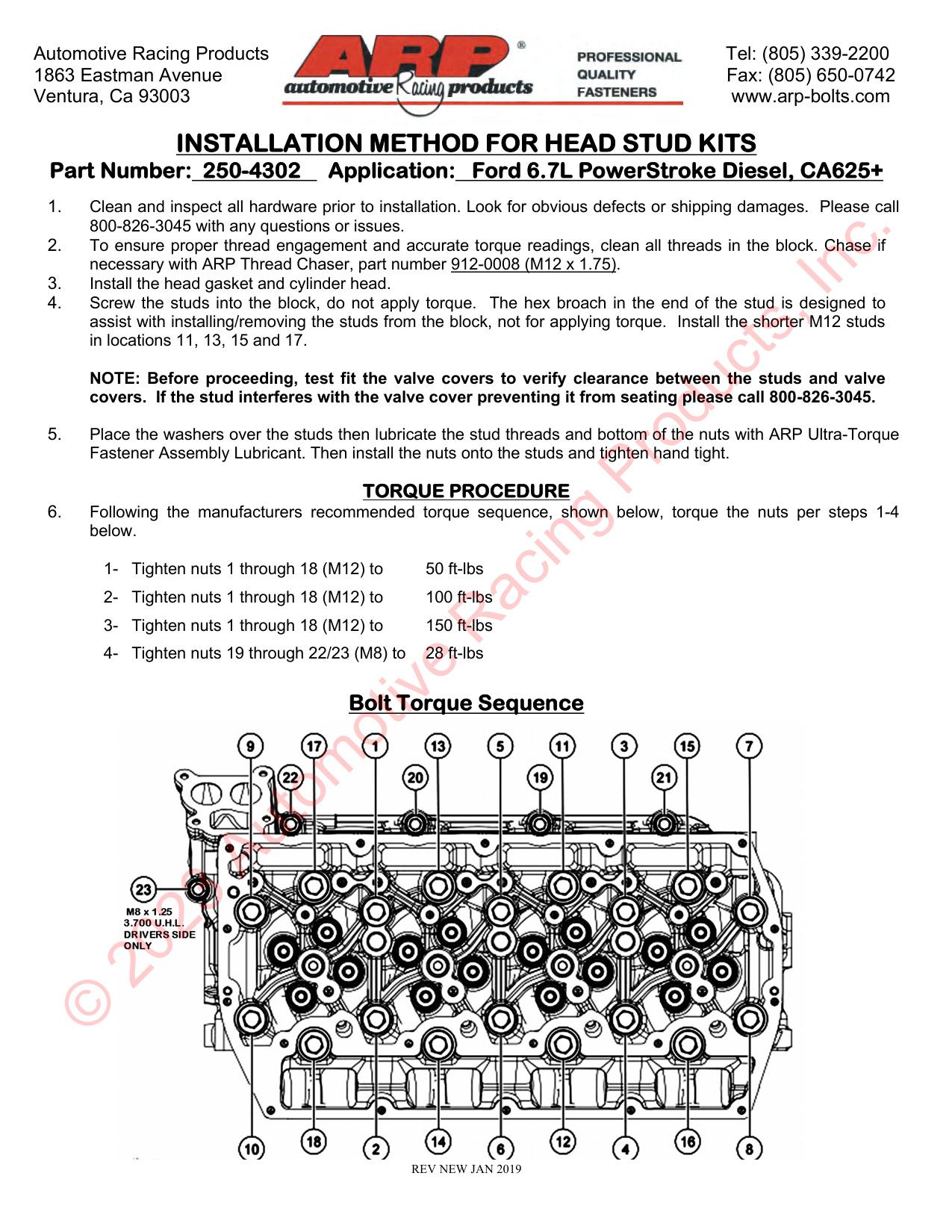

INSTALLATIEMETHODE VOOR HOOFDSTUDKITS

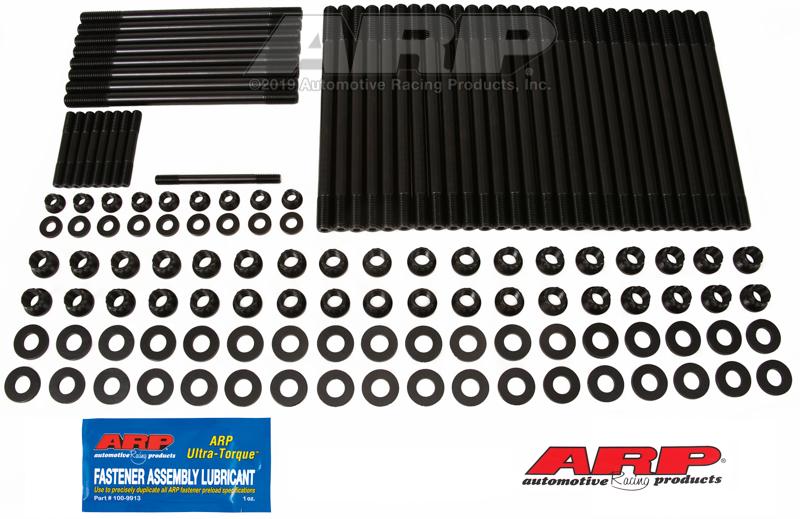

Onderdeelnummer: 250-4302 Toepassing: Ford 6,7L PowerStroke Diesel, CA625+
1.
Reinig en inspecteer alle hardware vóór installatie. Let op duidelijke gebreken of transportschade. Bel alstublieft
800-826-3045 met vragen of problemen.
2.
Om een goede draadaangrijping en nauwkeurige torsiemetingen te garanderen, moet u alle schroefdraden in het blok reinigen. Achtervolg als
nodig met ARP draadsnijder, onderdeelnummer 912-0008 (M12 x 1,75).
3.
Installeer de koppakking en cilinderkop.
4.
Schroef de tapeinden in het blok, oefen geen torsie uit. De zeskantige aansnijding aan het uiteinde van de stijl is ontworpen om
helpen bij het installeren/verwijderen van de tapeinden uit het blok, niet voor het toepassen van koppel. Installeer de kortere M12-bouten
op locaties 11, 13, 15 en 17.
OPMERKING: Voordat u verdergaat, test u de klepdeksels om de speling tussen de tapeinden en de klep te controleren
dekt. Als de tapeinden het kleppendeksel hinderen, waardoor deze niet goed op zijn plaats kunnen zitten, bel dan 800-826-3045.
5.
Plaats de ringen over de tapeinden en smeer vervolgens de schroefdraad van de tapeinden en de onderkant van de moeren met ARP Ultra-Torque
Smeermiddel voor montagebevestiging. Installeer vervolgens de moeren op de tapeinden en draai ze handvast aan.
KOPPELPROCEDURE
6.
Volg de door de fabrikant aanbevolen aanhaalvolgorde, zoals hieronder weergegeven, en draai de moeren aan volgens stap 1-4
hieronder.
1- Draai de moeren 1 t/m 18 (M12) vast
50 ft-lbs (67,8 Nm)
2- Draai de moeren 1 t/m 18 (M12) vast
135,6 Nm (100 ft-lbs)
3- Draai de moeren 1 t/m 18 (M12) vast
203,4 Nm (150 ft-lbs)
4- Draai de moeren 19 tot en met 22/23 (M8) vast
28 ft-lbs (38,0 Nm)
Boutkoppelvolgorde
⚠ Dit is een automatisch gegenereerde vertaling en eenheidsomrekening. Raadpleeg altijd het originele ARP instructieblad voor de exacte specificaties. Fouten zijn mogelijk.
