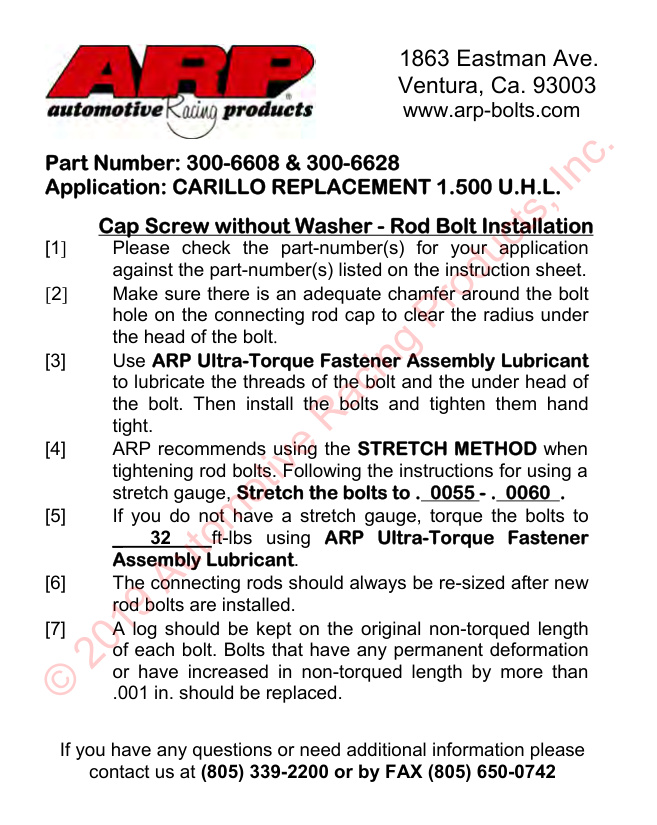

ARP3.5 Carillo-vervanging
Installatiehandleiding

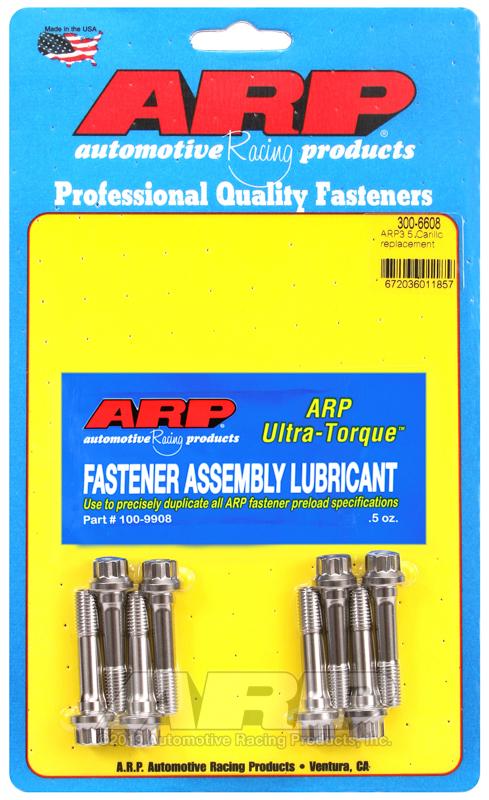

Onderdeelnummer: 300-6608 en 300-6628
Toepassing: CARILLO VERVANGING 1.500 U.H.L.
Dopschroef zonder sluitring - Installatie van drijfstangbouten
[1]
Controleer de onderdeelnummer(s) voor uw toepassing
tegen de onderdeelnummer(s) vermeld op het instructieblad.
[2]
Zorg ervoor dat er voldoende afschuining rond de bout zit
gat op de drijfstangkap om de radius eronder vrij te maken
de kop van de bout.
[3]
Gebruik ARP Ultra-Torque bevestigingsmiddel
om de schroefdraad van de bout en de onderkant van de bout te smeren
de bout. Installeer vervolgens de bouten en draai ze met de hand vast
strak.
[4]
ARP raadt aan om de STRETCH-METHODE te gebruiken wanneer
aandraaien van drijfstangbouten. Volg de instructies voor het gebruik van een
rekstrookje, rek de bouten uit tot . 0055 - . 0060 .
[5]
Als u niet over een rekstrookje beschikt, draait u de bouten aan
_ 32 ft-lbs (43,4 Nm) met ARP Ultra-Torque-bevestigingsmiddel
Montage smeermiddel.
[6]
De drijfstangen moeten na nieuwe altijd opnieuw op maat worden gemaakt
drijfstangbouten zijn geïnstalleerd.
[7]
Er moet een logboek worden bijgehouden over de oorspronkelijke, niet-aangedraaide lengte
van elke bout. Bouten die blijvende vervorming vertonen
of zijn in niet-aangedraaide lengte met meer dan toegenomen
0,001 inch moet worden vervangen.
Als u vragen heeft of aanvullende informatie nodig heeft, neem dan contact met ons op
neem contact met ons op via (805) 339-2200 of per FAX (805) 650-0742
