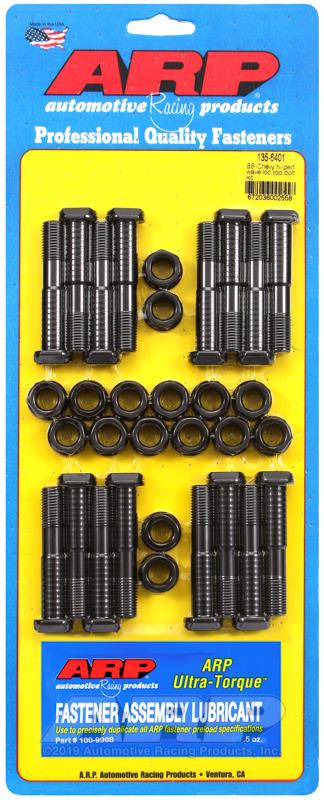

BB Chevy hi-perf wave-loc drijfstangboutenset
Toepassingen
Chevrolet - Big Block 396
Chevrolet - Big Block 402
Chevrolet - Big Block 409
Chevrolet - Big Block 427
Chevrolet - Big Block Generiek

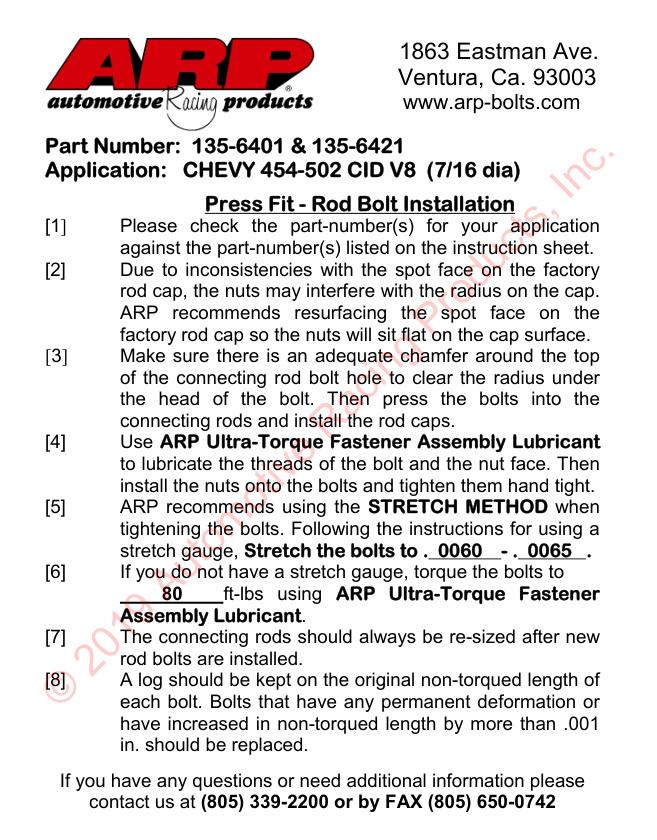

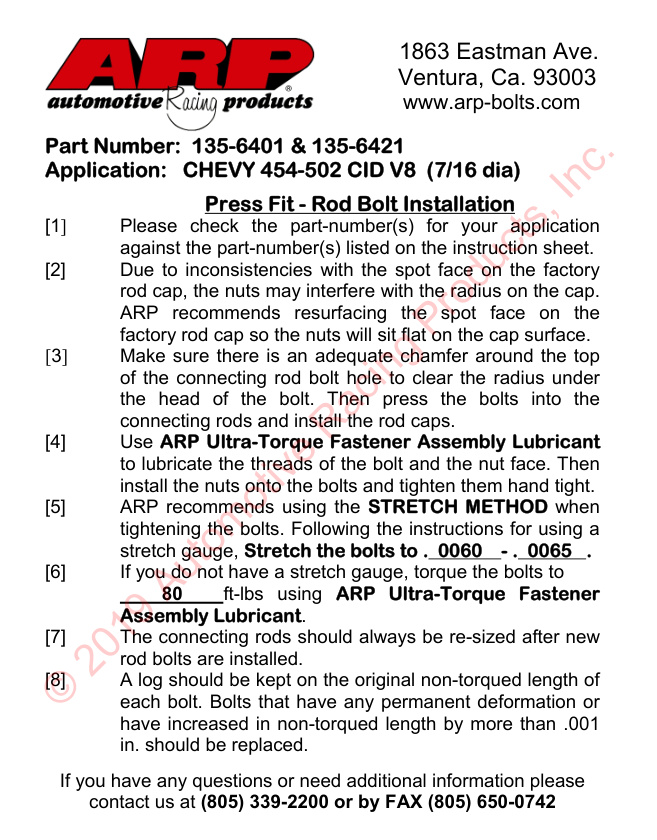

Installatiehandleiding
Onderdeelnummer: 135-6401 en 135-6421
Toepassing: CHEVY 454-502 CID V8 (7/16 dia)
Perspassing - Installatie van drijfstangbouten
[1]
Controleer de onderdeelnummer(s) voor uw toepassing
tegen de onderdeelnummer(s) vermeld op het instructieblad.
[2]
Vanwege inconsistenties met het spotvlak in de fabriek
stangkap, de moeren kunnen de straal op de dop hinderen.
ARP raadt aan om het oppervlak van de vlek opnieuw te behandelen
fabrieksstangkap zodat de moeren plat op het kapoppervlak liggen.
[3]
Zorg ervoor dat er voldoende afschuining rond de bovenkant is
van het drijfstangboutgat om de straal eronder vrij te maken
de kop van de bout. Druk vervolgens de bouten in de
drijfstangen en installeer de drijfstangkappen.
[4]
Gebruik ARP Ultra-Torque bevestigingsmiddel
om de schroefdraad van de bout en het moervlak te smeren. Dan
installeer de moeren op de bouten en draai ze handvast aan.
[5]
ARP raadt aan om de STRETCH-METHODE te gebruiken wanneer
het aandraaien van de bouten. Volg de instructies voor het gebruik van een
rekstrookje, rek de bouten uit tot . 0060 - . 0065 .
[6]
Als u niet over een rekstrookje beschikt, draait u de bouten aan
80 ft-lbs (108,5 Nm) met behulp van ARP Ultra-Torque-bevestigingsmiddel
Montage smeermiddel.
[7]
De drijfstangen moeten na nieuwe altijd opnieuw op maat worden gemaakt
drijfstangbouten zijn geïnstalleerd.
[8]
Er moet een logboek worden bijgehouden over de oorspronkelijke, niet-aangedraaide lengte van
elke bout. Bouten die een blijvende vervorming vertonen of
zijn in niet-aangedraaide lengte met meer dan 0,001 toegenomen
in. moet worden vervangen.
Als u vragen heeft of aanvullende informatie nodig heeft, neem dan contact met ons op
neem contact met ons op via (805) 339-2200 of per FAX (805) 650-0742
⚠ Dit is een automatisch gegenereerde vertaling en eenheidsomrekening. Raadpleeg altijd het originele ARP instructieblad voor de exacte specificaties. Fouten zijn mogelijk.
