BMC A-serie hoofdboutkit
Toepassingen
BMC A-serie
Installatiehandleiding
Automotive Racing Products
Tel: (805) 339-2200
Eastmanlaan 1863. Fax-nummer (805) 650-0742
Ventura, Ca. 93003
www.arp-bolts.com

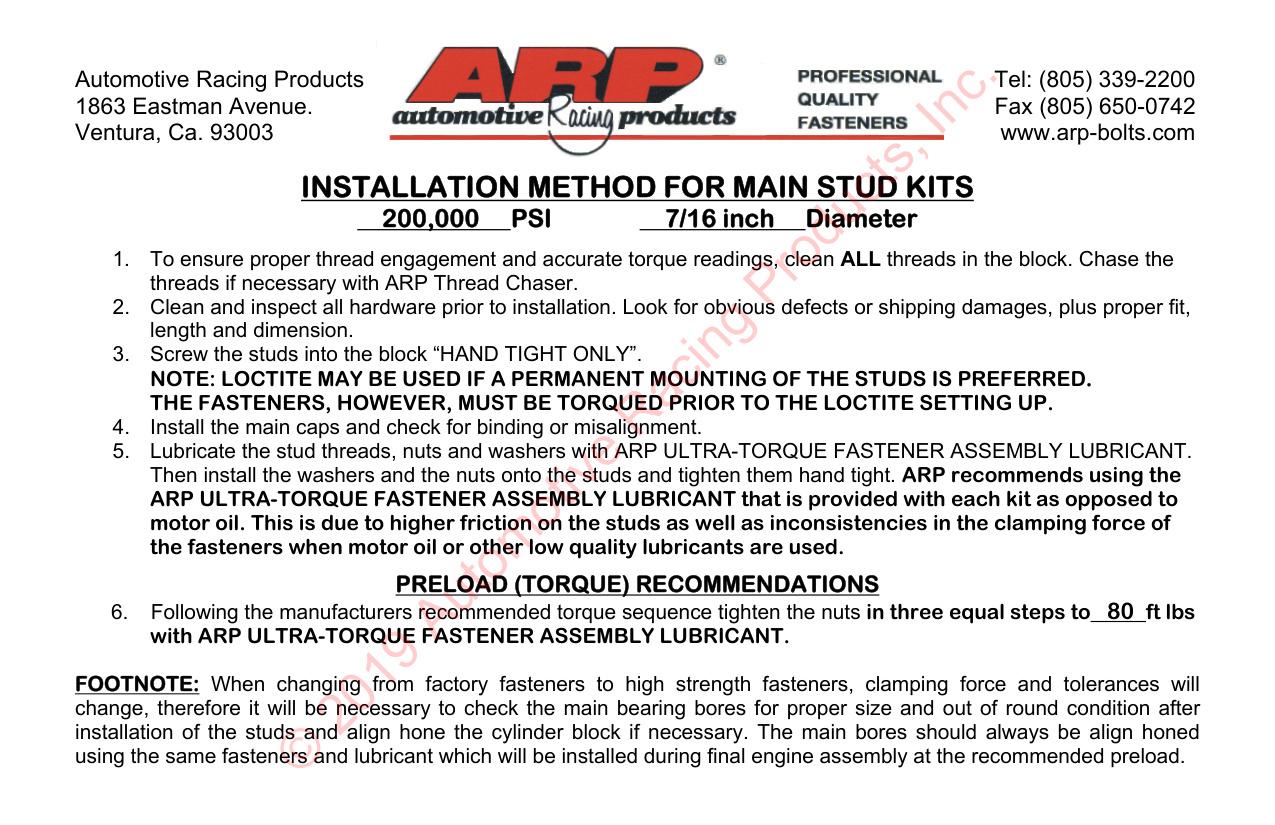

INSTALLATIEMETHODE VOOR HOOFDSTUDKITS
200.000 psi, diameter 10 mm
1. Om een goede schroefdraadaangrijping en nauwkeurige torsiemetingen te garanderen, reinigt u ALLE schroefdraad in het blok. Achtervolg de
schroefdraad indien nodig met ARP Thread Chaser.
2. Reinig en inspecteer alle hardware vóór installatie. Let op duidelijke defecten of transportschade, plus een goede pasvorm,
lengte en afmeting.
3. Schroef de tapeinden “ALLEEN HANDVAST” in het blok.
OPMERKING: LOCTITE KAN WORDEN GEBRUIKT ALS EEN PERMANENTE MONTAGE VAN DE STUDS DE VOORKEUR HEEFT.
DE BEVESTIGINGSMIDDELEN MOETEN ECHTER WORDEN AANGEDRAGEN VOORDAT DE LOCTITE WORDT AANGEBRACHT.
4. Installeer de hoofdkappen en controleer op vastlopen of verkeerde uitlijning.
5. Smeer de draadeinden, moeren en ringen met ARP ULTRA-TORQUE BEVESTIGINGSASSEMBLAGE LUBRICANT.
Installeer vervolgens de ringen en de moeren op de tapeinden en draai ze handvast aan. ARP raadt aan om de
ARP ULTRA-TORQUE BEVESTIGINGSMONTAGESMEERMIDDEL dat bij elke set wordt geleverd, in tegenstelling tot
motorolie. Dit komt door hogere wrijving op de noppen en inconsistenties in de klemkracht van
de bevestigingsmiddelen wanneer motorolie of andere smeermiddelen van lage kwaliteit worden gebruikt.
AANBEVELINGEN VOOR VOORBELASTING (KOPPEL).
6. Volg de door de fabrikant aanbevolen aanhaalvolgorde en draai de moeren in drie gelijke stappen vast tot 60 ft lbs
met ARP ULTRA-TORQUE BEVESTIGINGSMIDDELSMEERMIDDEL.
VOETNOTA: Bij het overstappen van fabrieksbevestigingsmiddelen naar bevestigingsmiddelen met hoge sterkte zullen de klemkracht en toleranties dat wel zijn
vervangen, daarom zal het nodig zijn om de hoofdlagerboringen daarna te controleren op de juiste maat en onrondheid
installatie van de tapeinden en lijn het cilinderblok indien nodig uit. De hoofdboringen moeten altijd uitgelijnd zijn
met behulp van dezelfde bevestigingsmiddelen en hetzelfde smeermiddel die worden geïnstalleerd tijdens de uiteindelijke montage van de motor met de aanbevolen voorspanning.
⚠ Dit is een automatisch gegenereerde vertaling en eenheidsomrekening. Raadpleeg altijd het originele ARP instructieblad voor de exacte specificaties. Fouten zijn mogelijk.
