BMW 3.0L (B58)
Installatiehandleiding

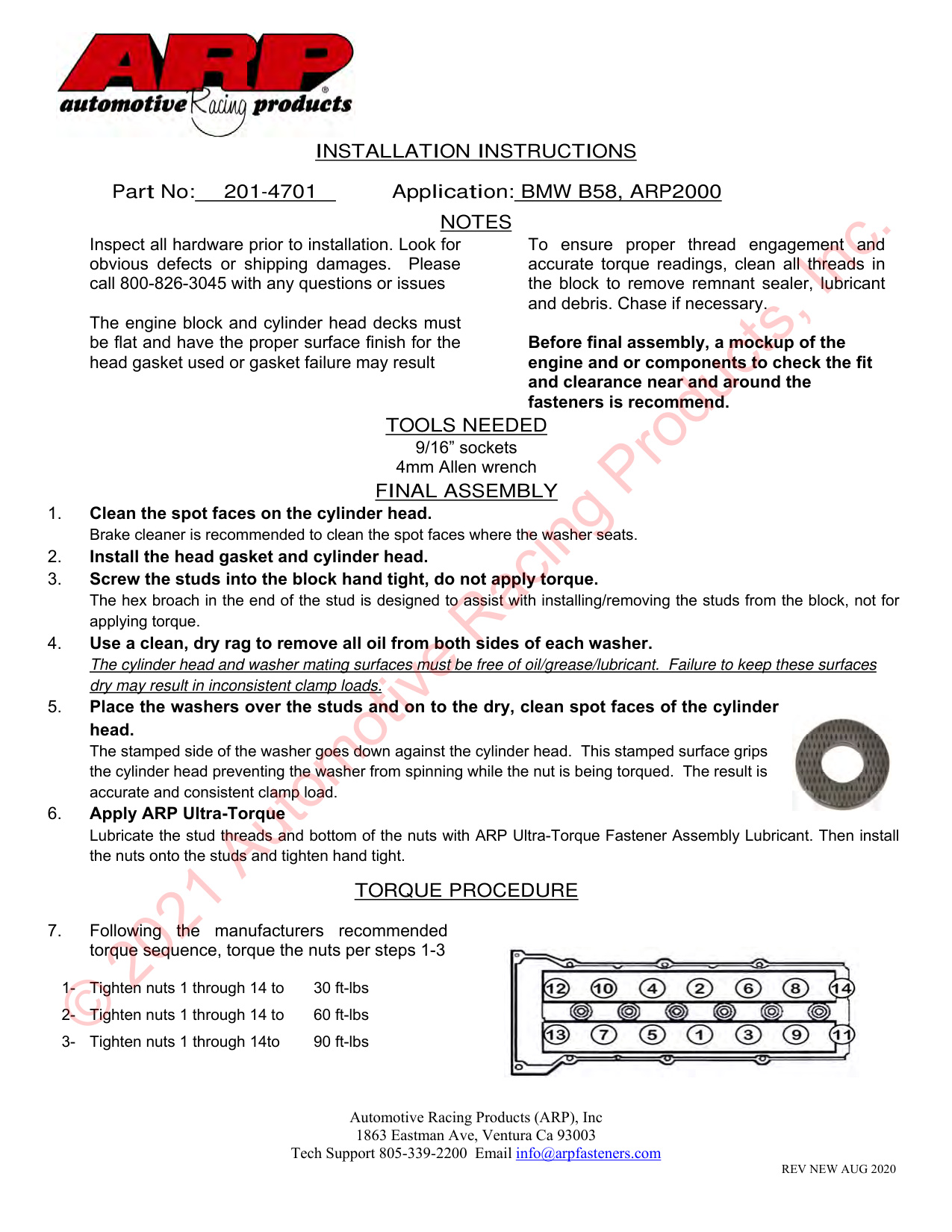

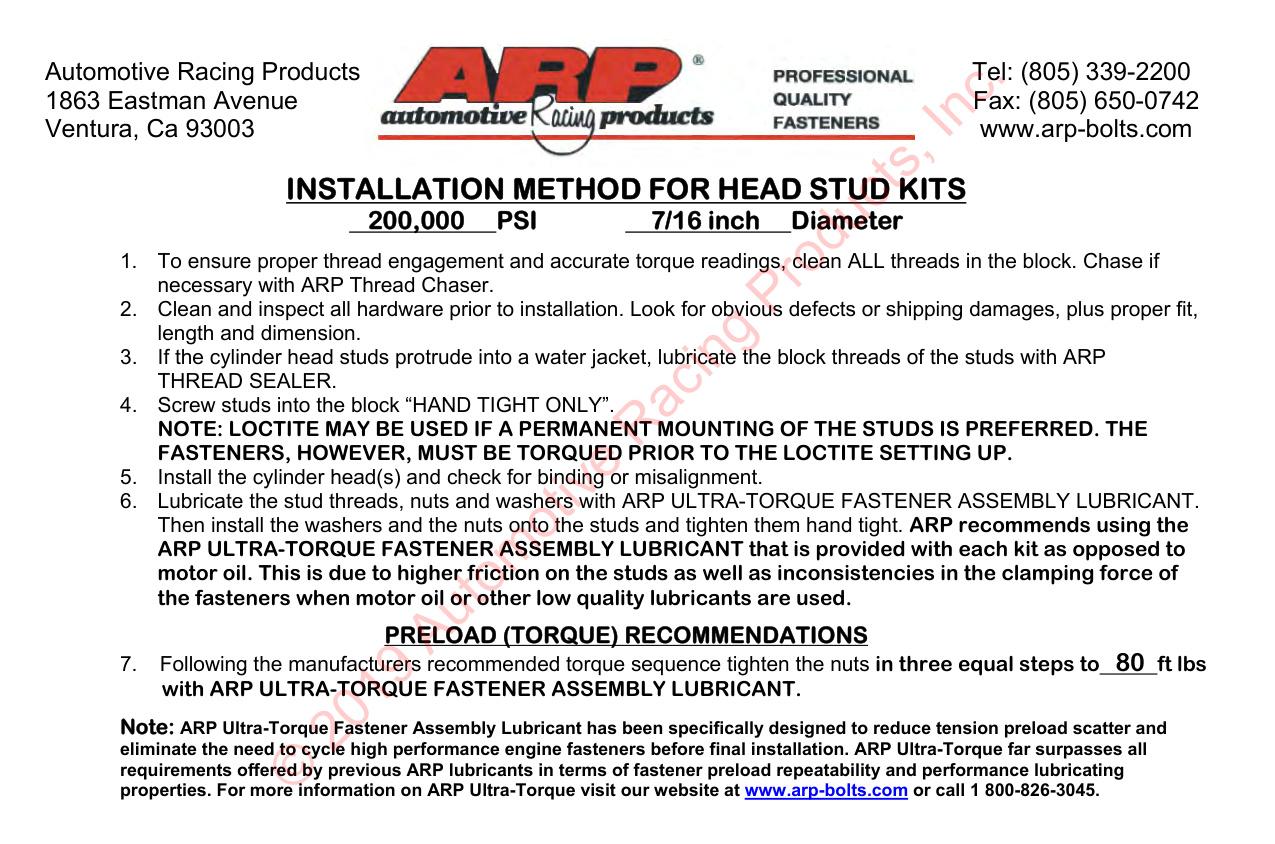

INSTALLATIE-INSTRUCTIES
Automotive Racing Products (ARP), Inc
1863 Eastman Ave, Ventura Ca 93003
Technische ondersteuning 805-339-2200 E-mail info@arpfasteners.com
REV NIEUW AUGUSTUS 2020
Onderdeelnummer:
201-4701
Toepassing: BMW B58, ARP2000
OPMERKINGEN
Inspecteer alle hardware vóór installatie. Zoek naar
duidelijke gebreken of transportschade. Alsjeblieft
bel 800-826-3045 als u vragen of problemen heeft
Het motorblok en de cilinderkopdekken moeten dat wel doen
vlak zijn en de juiste oppervlakteafwerking hebben voor de
gebruikte koppakking of een defecte pakking kan het gevolg zijn
Om een goede draadaangrijping te garanderen en
nauwkeurige torsiemetingen, reinig alle schroefdraden
het blok om de resterende sealer en smeermiddel te verwijderen
en puin. Jagen indien nodig.
Vóór de eindmontage wordt een mockup van de
motor en/of componenten om de pasvorm te controleren
en opruiming nabij en rond de
bevestigingsmiddelen wordt aanbevolen.
GEREEDSCHAP NODIG
9/16”-aansluitingen
4 mm inbussleutel
EINDMONTAGE
1.
Reinig de vlekvlakken op de cilinderkop.
Remmenreiniger wordt aanbevolen om de plekken waar de sproeier zit schoon te maken.
2.
Installeer de koppakking en cilinderkop.
3.
Schroef de tapeinden handvast in het blok, oefen geen torsie uit.
De zeskantige aansnijding aan het uiteinde van de nop is ontworpen om te helpen bij het installeren/verwijderen van de noppen uit het blok, niet voor
koppel toepassen.
4.
Gebruik een schone, droge doek om alle olie van beide zijden van elke ring te verwijderen.
De pasvlakken van de cilinderkop en de sluitring moeten vrij zijn van olie/vet/smeermiddel. Het niet behouden van deze oppervlakken
droog kan resulteren in inconsistente klembelastingen.
5.
Plaats de ringen over de tapeinden en op de droge, schone oppervlakken van de cilinder
hoofd.
De gestempelde kant van de ring gaat naar beneden tegen de cilinderkop. Dit gestempelde oppervlak grijpt
de cilinderkop voorkomt dat de ring draait terwijl de moer wordt aangedraaid. Het resultaat is
nauwkeurige en consistente klembelasting.
6.
Pas ARP Ultra-Torque toe
Smeer de draadeinden en de onderkant van de moeren met ARP Ultra-Torque Fastener Assembly Lubricant. Installeer vervolgens
de moeren op de tapeinden en draai ze handvast aan.
KOPPELPROCEDURE
7.
Volgens de aanbevolen fabrikanten
koppelvolgorde, draai de moeren aan volgens stap 1-3
1- Draai de moeren 1 tot en met 14 vast
30 ft-lbs (40,7 Nm)
2- Draai de moeren 1 tot en met 14 vast
60 ft-lbs (81,3 Nm)
3- Draai de moeren 1 tot en met 14to vast
90 ft-lbs (122,0 Nm)
⚠ Dit is een automatisch gegenereerde vertaling en eenheidsomrekening. Raadpleeg altijd het originele ARP instructieblad voor de exacte specificaties. Fouten zijn mogelijk.
