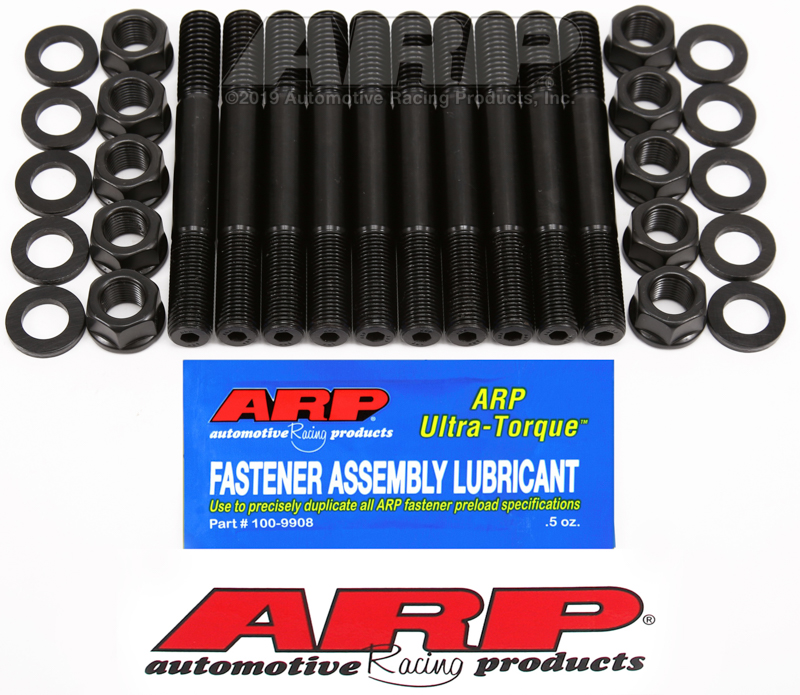

Buick 215c.i.d. hoofdkit voor noppen
Toepassingen
Buick 215
Installatiehandleiding
REV NEW AUG 2024
Autoraceproducten
Tel: (805) 339-2200
Eastmanlaan 1863.
Fax-nummer (805) 650-0742
Ventura, ca. 93003
www.arp-bolts.com

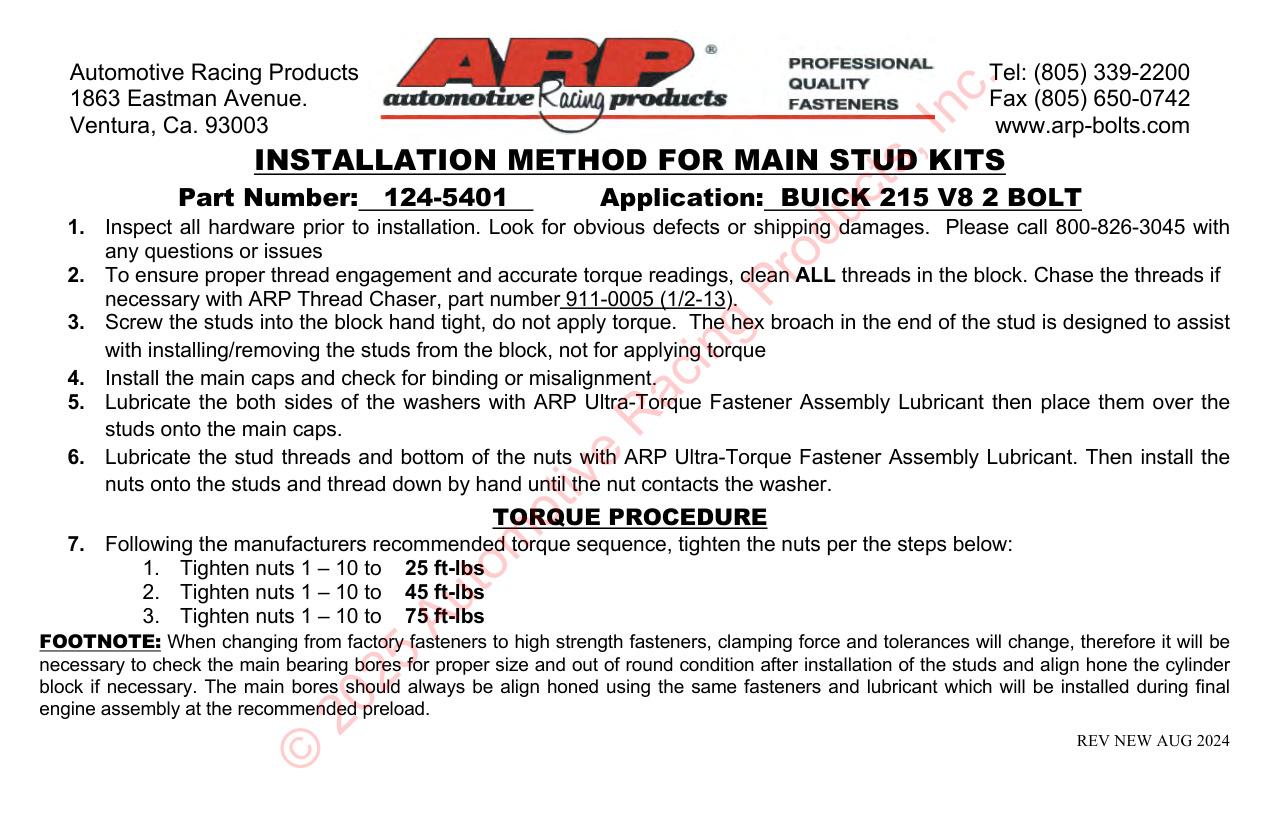

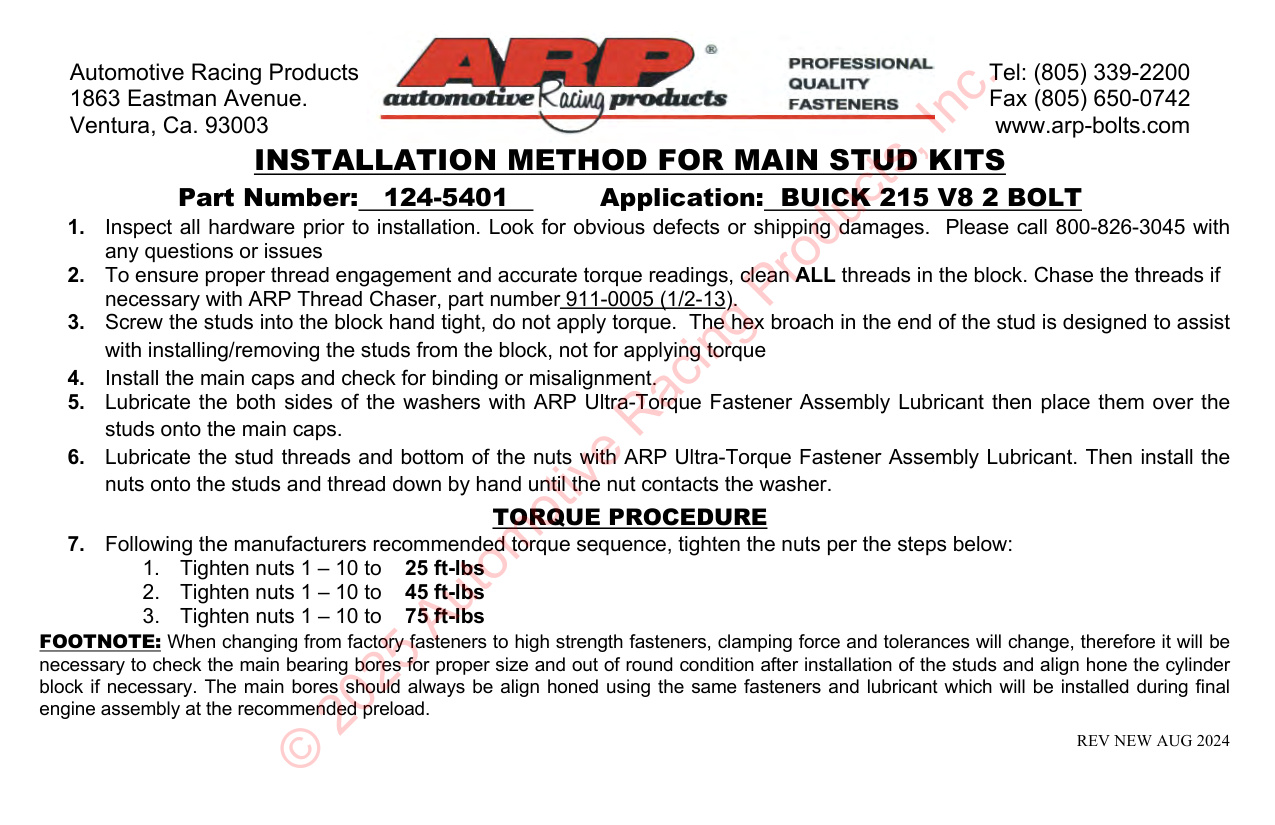

INSTALLATIEMETHODE VOOR HOOFDSTUDKITS
Onderdeelnummer: 124-5401 Toepassing: BUICK 215 V8 2 BOUT
1.
Inspecteer alle hardware vóór installatie. Let op duidelijke gebreken of transportschade. Bel 800-826-3045 met
eventuele vragen of problemen
2.
Om een goede schroefdraadaangrijping en nauwkeurige torsiemetingen te garanderen, dient u ALLE schroefdraad in het blok schoon te maken. Achtervolg de draden als
nodig met ARP Draadslijper, onderdeelnummer 911-0005 (1/2-13).
3.
Schroef de tapeinden handvast in het blok, oefen geen torsie uit. De zeskantige aansnijding aan het uiteinde van de stijl is ontworpen om te helpen
met het installeren/verwijderen van de tapeinden uit het blok, niet voor het toepassen van koppel
4.
Installeer de hoofddoppen en controleer op vastlopen of verkeerde uitlijning.
5.
Smeer de beide zijden van de ringen met ARP Ultra-Torque Fastener Assembly Lubricant en plaats ze vervolgens over de
noppen op de hoofddoppen.
6.
Smeer de draadeinden en de onderkant van de moeren met ARP Ultra-Torque Fastener Assembly Lubricant. Installeer vervolgens de
moeren op de tapeinden en draai ze met de hand naar beneden totdat de moer contact maakt met de ring.
KOPPELPROCEDURE
7.
Volg de door de fabrikant aanbevolen aanhaalvolgorde en draai de moeren vast volgens de onderstaande stappen:
1.
Moeren 1 – 10 tot 25 ft-lbs (33,9 Nm) aandraaien
2.
Moeren 1 – 10 tot 45 ft-lbs (61,0 Nm) aandraaien
3.
Moeren 1 – 10 tot 75 ft-lbs (101,7 Nm) aandraaien
VOETNOTA: Bij het overstappen van fabrieksbevestigingsmiddelen naar bevestigingsmiddelen met hoge sterkte zullen de klemkracht en toleranties veranderen.
noodzakelijk om de hoofdlagerboringen te controleren op de juiste maat en niet rond te zijn na installatie van de tapeinden en uit te lijnen en de cilinder te slijpen
blokkeer indien nodig. De hoofdboringen moeten altijd uitgelijnd worden met behulp van dezelfde bevestigingsmiddelen en smeermiddelen die tijdens de finale worden geïnstalleerd
motormontage op de aanbevolen voorspanning.
