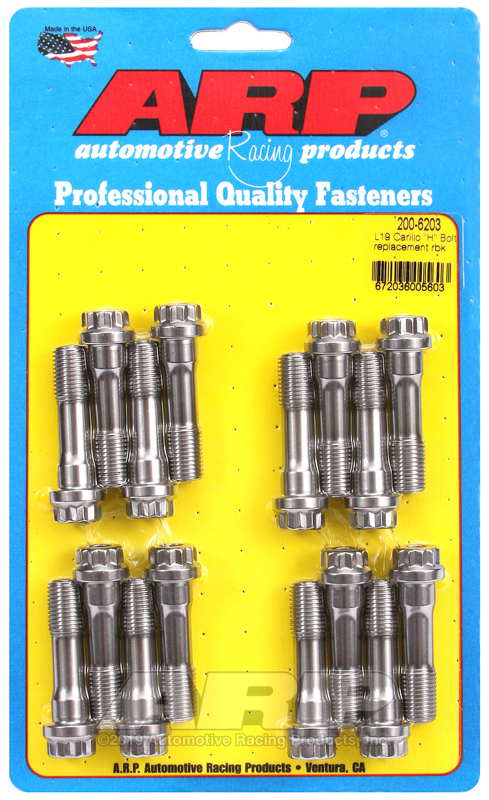

Carillo "H" Bolt L19 vervangende drijfstangboutenset
Materiaal: L19
L19: Dit is een premium staal dat is verwerkt om superieure sterkte- en vermoeidheidseigenschappen te leveren. L19 is een materiaal met een zeer hoge sterkte vergeleken met 8740 en ARP2000 en kan een klembelasting leveren van 260.000 psi. Het wordt voornamelijk gebruikt in shorttrack- en dragrace-toepassingen waarbij traagheidsbelastingen het klemvermogen van ARP2000 overschrijden. Zoals de meeste hogesterkte-, afschrik- en temperstaalsoorten vereist L19 speciale zorg tijdens de productie om waterstofbrosheid te voorkomen. Dit materiaal is gemakkelijk verontreinigd en onderhevig aan spanningscorrosie. Het moet goed geolied worden gehouden en niet worden blootgesteld aan vocht.
Treksterkte: 260.000 psi

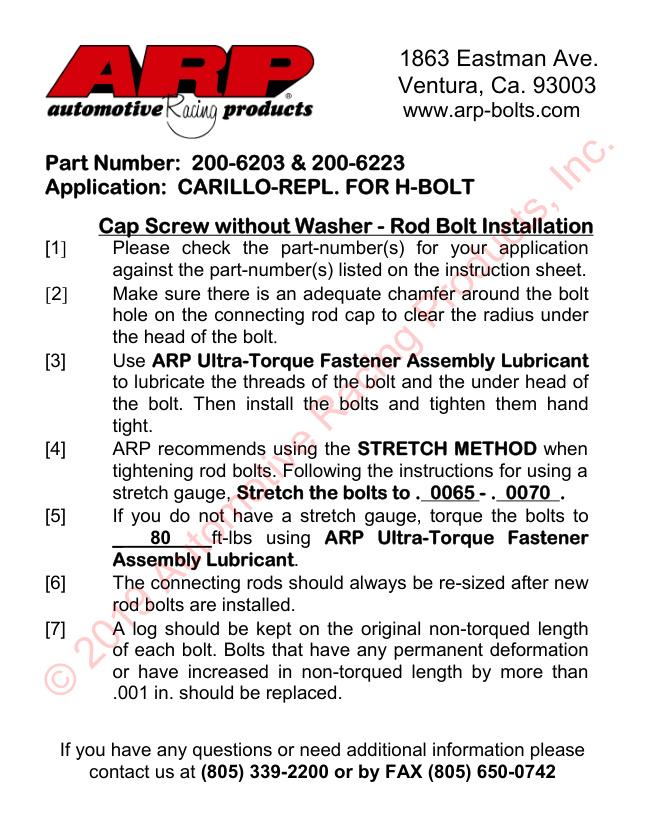

Installatiehandleiding
Onderdeelnummer: 200-6203 en 200-6223
Toepassing: CARILLO-REPL. VOOR H-BOUT
Dopschroef zonder sluitring - Installatie van drijfstangbouten
[1]
Controleer de onderdeelnummer(s) voor uw toepassing
tegen de onderdeelnummer(s) vermeld op het instructieblad.
[2]
Zorg ervoor dat er voldoende afschuining rond de bout zit
gat op de drijfstangkap om de radius eronder vrij te maken
de kop van de bout.
[3]
Gebruik ARP Ultra-Torque bevestigingsmiddel
om de schroefdraad van de bout en de onderkant van de bout te smeren
de bout. Installeer vervolgens de bouten en draai ze met de hand vast
strak.
[4]
ARP raadt aan om de STRETCH-METHODE te gebruiken wanneer
aandraaien van drijfstangbouten. Volg de instructies voor het gebruik van een
rekstrookje, rek de bouten uit tot . 0065 - . 0070 .
[5]
Als u niet over een rekstrookje beschikt, draait u de bouten aan
_ 108,5 Nm (80 ft-lbs) bij gebruik van ARP Ultra-Torque-bevestigingsmiddel
Montage smeermiddel.
[6]
De drijfstangen moeten na nieuwe altijd opnieuw op maat worden gemaakt
drijfstangbouten zijn geïnstalleerd.
[7]
Er moet een logboek worden bijgehouden over de oorspronkelijke, niet-aangedraaide lengte
van elke bout. Bouten die blijvende vervorming vertonen
of zijn in niet-aangedraaide lengte met meer dan toegenomen
0,001 inch moet worden vervangen.
Als u vragen heeft of aanvullende informatie nodig heeft, neem dan contact met ons op
neem contact met ons op via (805) 339-2200 of per FAX (805) 650-0742
