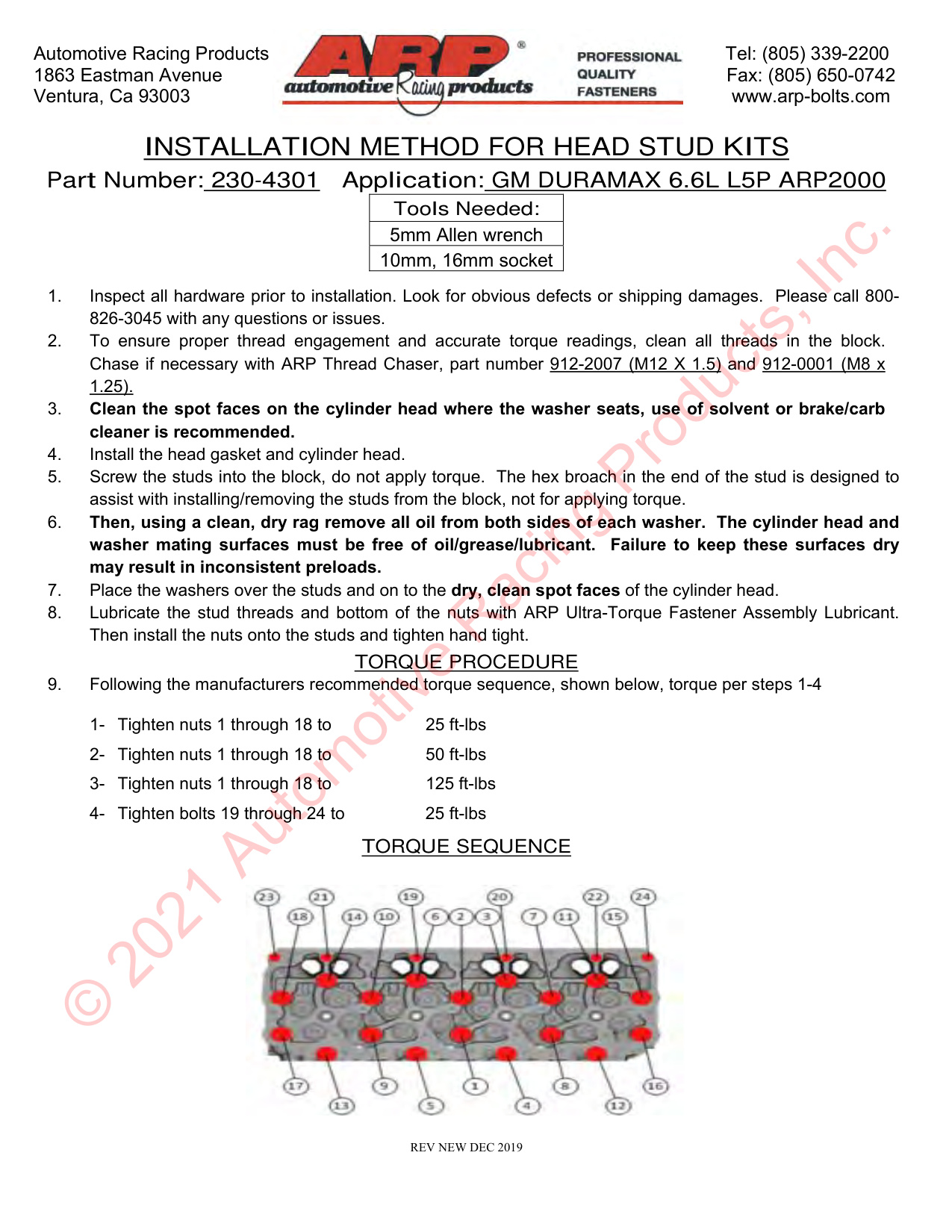

INSTALLATIEMETHODE VOOR HOOFDSTUDKITS
Onderdeelnummer: 230-4301 Toepassing: GM DURAMAX 6.6L L5P ARP2000
Benodigd gereedschap:
5 mm inbussleutel
10 mm, 16 mm aansluiting
1.
Inspecteer alle hardware vóór installatie. Let op duidelijke gebreken of transportschade. Bel 800-
826-3045 met vragen of problemen.
2.
Om een goede draadaangrijping en nauwkeurige torsiemetingen te garanderen, moet u alle schroefdraden in het blok reinigen.
Chaser indien nodig met ARP Thread Chaser, onderdeelnummer 912-2007 (M12 X 1,5) en 912-0001 (M8 x
1,25).
3.
Reinig de plekken op de cilinderkop waar de sproeier zit, gebruik oplosmiddel of rem/carb
reiniger wordt aanbevolen.
4.
Installeer de koppakking en cilinderkop.
5.
Schroef de tapeinden in het blok, oefen geen torsie uit. De zeskantige aansnijding aan het uiteinde van de stijl is ontworpen om
helpen bij het installeren/verwijderen van de tapeinden uit het blok, niet voor het toepassen van koppel.
6.
Verwijder vervolgens met een schone, droge doek alle olie van beide zijden van elke ring. De cilinderkop en
De pasvlakken van de sluitring moeten vrij zijn van olie/vet/smeermiddel. Het niet droog houden van deze oppervlakken
kan resulteren in inconsistente voorbelastingen.
7.
Plaats de ringen over de tapeinden en op de droge, schone oppervlakken van de cilinderkop.
8.
Smeer de draadeinden en de onderkant van de moeren met ARP Ultra-Torque Fastener Assembly Lubricant.
Installeer vervolgens de moeren op de tapeinden en draai ze handvast aan.
KOPPELPROCEDURE
9.
Volg de door de fabrikant aanbevolen aanhaalvolgorde, zoals hieronder weergegeven, aandraaimoment per stap 1-4
1- Draai de moeren 1 tot en met 18 vast
25 ft-lbs (33,9 Nm)
2- Draai de moeren 1 t/m 18 vast
50 ft-lbs (67,8 Nm)
3- Draai de moeren 1 tot en met 18 vast
125 ft-lbs (169,5 Nm)
4- Draai de bouten 19 tot en met 24 vast
25 ft-lbs (33,9 Nm)
KOPPEL VOLGORDE
⚠ Dit is een automatisch gegenereerde vertaling en eenheidsomrekening. Raadpleeg altijd het originele ARP instructieblad voor de exacte specificaties. Fouten zijn mogelijk.
