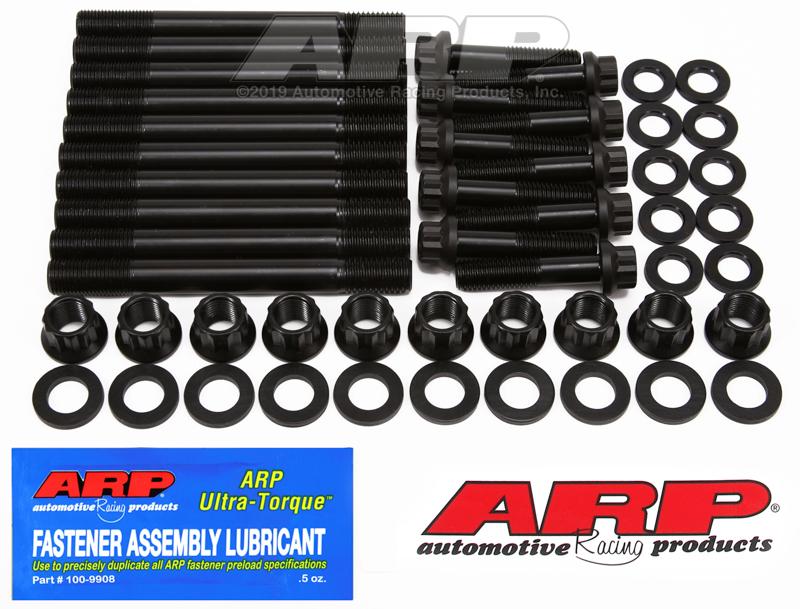

Chevy Duramax diesel '05 en eerder LB7/LLY hoofdboutenset
Toepassingen
Chevrolet - Diesel Duramax
Chevrolet Duramax
GMC Diesel
GMC Duramax
Installatiehandleiding
Automotive Racing Products
Tel (805) 339-2200
Eastmanlaan 1863.
Fax-nummer (805) 650-0742
Ventura, Ca. 93003 www.arp-bolts.com
INSTALLATIEMETHODE VOOR HOOFDSTUDKITS
Onderdeelnummer: 150-5801 Toepassing: Ford 6.0L Powerstroke Diesel
1. Om een goede schroefdraadaangrijping en nauwkeurige torsiemetingen te garanderen, reinigt u ALLE schroefdraad in het blok. Achtervolg de
draad indien nodig af met een draadgeleider.
2. Reinig en inspecteer alle hardware vóór installatie. Let op duidelijke defecten of transportschade, plus een goede pasvorm,
lengte en afmeting.
3. Schroef de tapeinden “ALLEEN HANDVAST” in het blok. De binnenste noppen zijn 5,645 inch lang. Buitenste noppen zijn 5.165
lang. OPMERKING: LOCTITE KAN WORDEN GEBRUIKT ALS EEN PERMANENTE MONTAGE VAN DE STUDS DE VOORKEUR HEEFT.
4. Installeer de hoofdkappen en controleer op vastlopen of verkeerde uitlijning.
5. Smeer de draadeinden en de moeren met ARP ULTRA-TORQUE FASTENER ASSEMBLY LUBRICANT. Dan
installeer de moeren op de tapeinden en draai ze handvast aan. ARP adviseert het gebruik van de ARP ULTRA-TORQUE
SMEERMIDDEL VOOR BEVESTIGINGSASSEMBLAGE dat bij elke set wordt geleverd, in tegenstelling tot motorolie. Dit komt door
hogere wrijving op de noppen en inconsistenties in de klemkracht van de bevestigingsmiddelen bij motor
olie of andere smeermiddelen van lage kwaliteit worden gebruikt.
AANBEVELINGEN VOOR VOORBELASTING (KOPPEL).
6. Volg de door de fabrikant aanbevolen aanhaalvolgorde en draai de moeren en bouten in drie gelijke stappen vast tot aan de
specificaties hieronder vermeld met ARP ULTRA-TORQUE BEVESTIGINGSASSEMBLAGE LUBRICANT.
Stap 1: Tapeinden (1-20) 81,3 Nm (60 ft-lbs)
Stap 3: De tapeinden definitief vastdraaien (1-20) 244,0 Nm (180 ft-lbs)
Stap 2: Tapeinden (1-20) 162,7 Nm (120 ft-lbs)
Stap 4: M8-bouten (21-28) 25 ft-lbs (33,9 Nm)
VOETNOTA: Bij het overstappen van fabrieksbevestigingsmiddelen naar bevestigingsmiddelen met hoge sterkte zullen de klemkracht en toleranties dat wel zijn
vervangen, daarom zal het nodig zijn om de hoofdlagerboringen daarna te controleren op de juiste maat en onrondheid
installatie van de tapeinden en lijn het cilinderblok indien nodig uit. De hoofdboringen moeten altijd uitgelijnd zijn
met behulp van dezelfde bevestigingsmiddelen en hetzelfde smeermiddel die worden geïnstalleerd tijdens de uiteindelijke montage van de motor met de aanbevolen voorspanning.
Opmerking: Controleer altijd of er speling is tussen de oliecarteradapter en de bovenkant van de hoofdtapeinden. Wijzig de oliecarter
adapter om indien nodig de noppen vrij te maken.
Boutkoppelvolgorde
8/19/15
