Dodge 5.9L/6.7L 24V Cummins '98-pres kopboutset
Toepassingen
Cummins Diesel Passagiers
Dodge 5.9L
Dodge 6.7L
Dodge Cummins Diesel
Installatiehandleiding
REV 1 NOV 2017
Automotive Racing Products Tel: (805) 339-2200
Eastmanlaan 1863
Fax: (805) 650-0742
Ventura, ca. 93003
www.arp-bolts.com

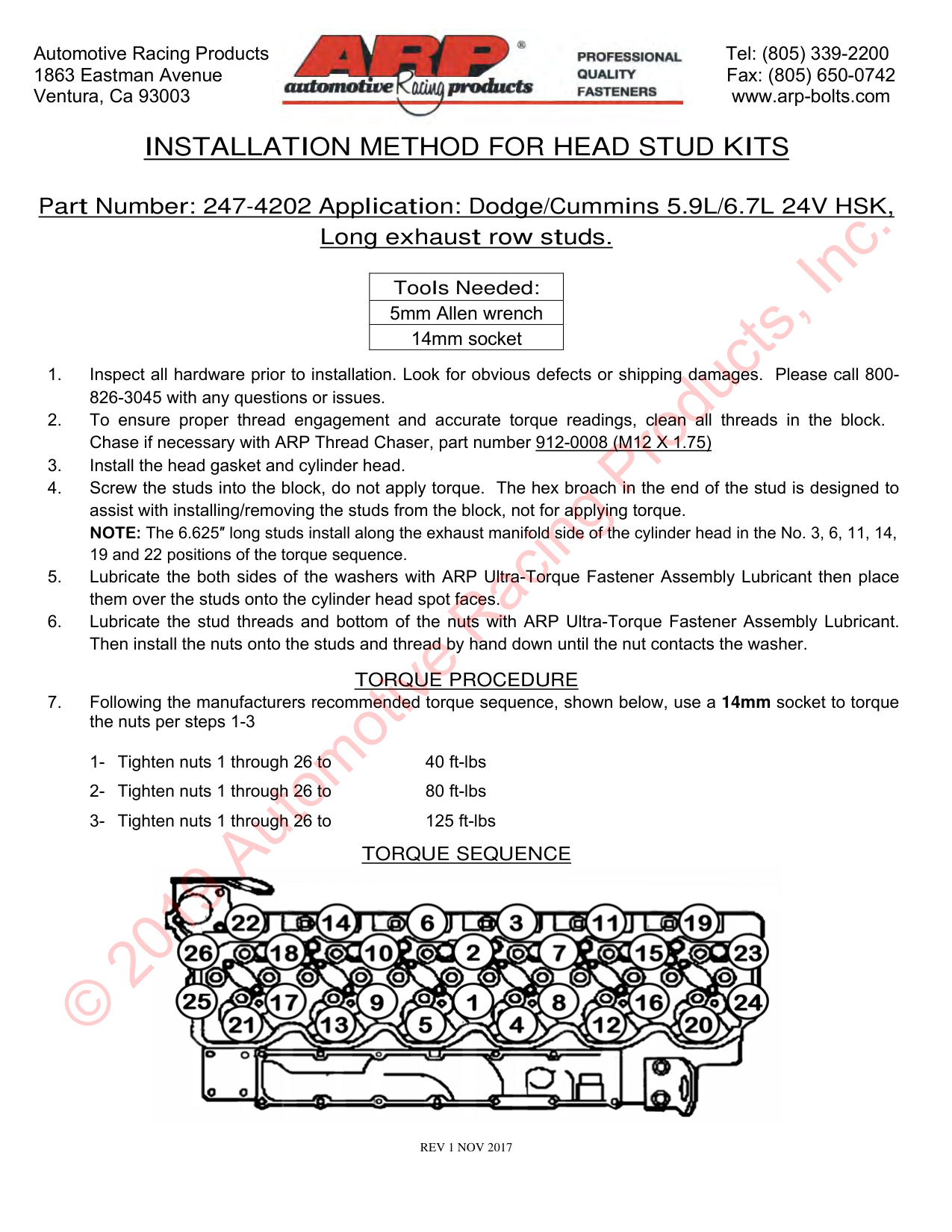

INSTALLATIEMETHODE VOOR HOOFDSTUDKITS

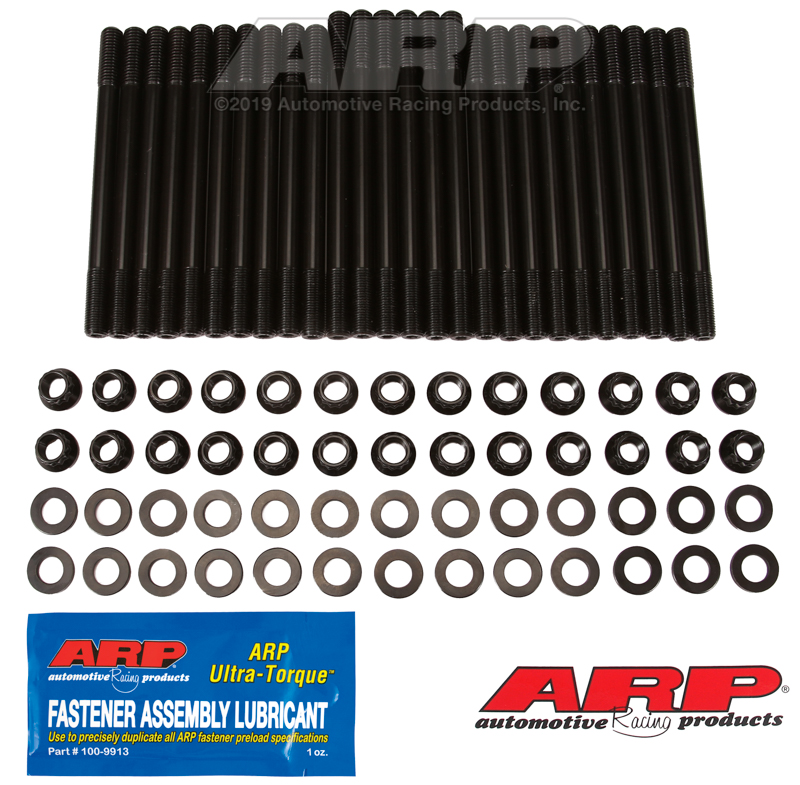

Onderdeelnummer: 247-4202 Toepassing: Dodge/Cummins 5.9L/6.7L 24V HSK,
Lange uitlaatrijnoppen.
Benodigd gereedschap:
5 mm inbussleutel
14 mm aansluiting
1.
Inspecteer alle hardware vóór installatie. Let op duidelijke gebreken of transportschade. Bel 800-
826-3045 met vragen of problemen.
2.
Om een goede draadaangrijping en nauwkeurige torsiemetingen te garanderen, moet u alle schroefdraden in het blok reinigen.
Indien nodig nafrezen met ARP Draadslijper, onderdeelnummer 912-0008 (M12 X 1,75)
3.
Installeer de koppakking en cilinderkop.
4.
Schroef de tapeinden in het blok, oefen geen torsie uit. De zeskantige aansnijding aan het uiteinde van de stijl is ontworpen om
helpen bij het installeren/verwijderen van de tapeinden uit het blok, niet voor het toepassen van koppel.
OPMERKING: De 6,625″ lange tapeinden worden langs de kant van het uitlaatspruitstuk van de cilinderkop geïnstalleerd in nr. 3, 6, 11, 14,
19 en 22 posities van de koppelreeks.
5.
Smeer beide zijden van de ringen met ARP Ultra-Torque Fastener Assembly Lubricant en plaats ze vervolgens
over de tapeinden op de vlekvlakken van de cilinderkop.
6.
Smeer de draadeinden en de onderkant van de moeren met ARP Ultra-Torque Fastener Assembly Lubricant.
Installeer vervolgens de moeren op de tapeinden en draai ze met de hand naar beneden totdat de moer contact maakt met de ring.
KOPPELPROCEDURE
7.
Volg de door de fabrikant aanbevolen aanhaalvolgorde, zoals hieronder weergegeven, en gebruik een dop van 14 mm om aan te draaien
de noten volgens stap 1-3
1- Draai de moeren 1 tot en met 26 vast
40 ft-lbs (54,2 Nm)
2- Draai de moeren 1 tot en met 26 vast
80 ft-lbs (108,5 Nm)
3- Draai de moeren 1 tot en met 26 vast
125 ft-lbs (169,5 Nm)
KOPPEL VOLGORDE
© 2019 Automotive Racing Products, Inc.
REV 1 NOV. 2017
Opmerking: Het is noodzakelijk om de onderste tuimelaarafdekking machinaal te bewerken op de locatie van boutgat nr. 24
in de aanhaalvolgorde om de montage van de onderste tuimelaarafdekking te vergemakkelijken (zie afbeeldingen).
Verwijder indien nodig materiaal om ruimte te laten voor het tapeind, de moer en de ring.
Het voltooide machinewerk moet een gemakkelijke verwijdering en installatie van de kopbout mogelijk maken.
