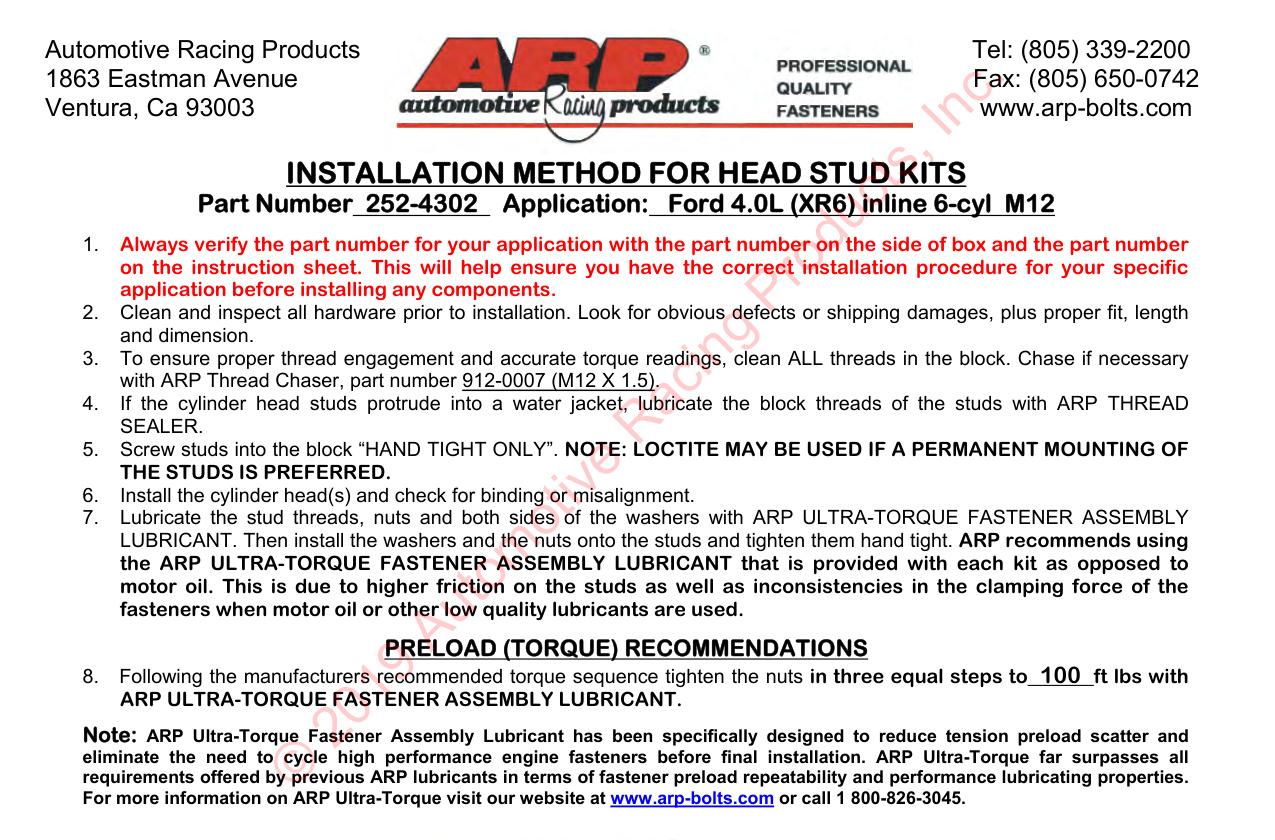

FORD 4.0L XR6 INLINE6 M12 HEAD STUD KIT
Toepassingen
Ford - 4, 5 en 6 cilinders 4.0L
Ford - 4, 5 en 6 cilinders in lijn 6 cilinders
Installatiehandleiding
Automotive Racing Products Tel: (805) 339-2200
Eastmanlaan 1863
Fax: (805) 650-0742
Ventura, ca. 93003
www.arp-bolts.com
INSTALLATIEMETHODE VOOR HOOFDSTUDKITS
Onderdeelnummer: 219-4301 Toepassing: Volvo 2.5L (B5254) DOHC 5-cilinder
1. Controleer altijd het onderdeelnummer voor uw toepassing aan de hand van het onderdeelnummer op de zijkant van de doos en het onderdeel
nummer op het instructieblad. Dit zorgt ervoor dat u over de juiste installatieprocedure voor uw apparaat beschikt
specifieke toepassing voordat u componenten installeert.
2. Reinig en inspecteer alle hardware vóór installatie. Let op duidelijke defecten of transportschade, plus de juiste pasvorm en lengte
en dimensie.
3. Om een goede draadaangrijping en nauwkeurige torsiemetingen te garanderen, reinigt u ALLE schroefdraad in het blok. Jagen indien nodig
met ARP draadsnijder, onderdeelnummer 912-0008 (M12 X 1,75).
4. Als de cilinderkoptapeinden in een watermantel steken, smeer dan de blokschroefdraad van de tapeinden met ARP THREAD
VERZEGELAAR.
5. Schroef de tapeinden “ALLEEN HANDVAST” in het blok. OPMERKING: LOCTITE KAN WORDEN GEBRUIKT BIJ PERMANENTE MONTAGE
VAN DE STUDS HEEFT DE VOORKEUR.
6. Installeer de cilinderkop(pen) en controleer op vastlopen of verkeerde uitlijning.
7. Smeer de draadeinden, moeren en beide zijden van de ringen met ARP ULTRA-TORQUE BEVESTIGINGSASSEMBLAGE
SMEERMIDDEL. Installeer vervolgens de ringen en de moeren op de tapeinden en draai ze handvast aan. ARP adviseert
met behulp van het ARP ULTRA-TORQUE BEVESTIGINGSASSEMBLEERMIDDEL dat bij elke set wordt geleverd, in plaats van
aan motorolie. Dit komt door de hogere wrijving op de noppen en door inconsistenties in de klemkracht van de
bevestigingsmiddelen wanneer motorolie of andere smeermiddelen van lage kwaliteit worden gebruikt.
AANBEVELINGEN VOOR VOORBELASTING (KOPPEL).
8. Volg de door de fabrikant aanbevolen aanhaalvolgorde en draai de moeren in drie gelijke stappen vast tot 105 ft lbs
met ARP ULTRA-TORQUE BEVESTIGINGSMIDDELSMEERMIDDEL.
Opmerking: ARP Ultra-Torque Fastener Assembly Lubricant is speciaal ontworpen om de verspreiding van de spanningsvoorspanning te verminderen
elimineren de noodzaak om krachtige motorbevestigingen te gebruiken vóór de definitieve installatie. ARP Ultra-Torque overtreft alles veruit
vereisten van eerdere ARP-smeermiddelen op het gebied van herhaalbaarheid van de voorspanning van bevestigingsmiddelen en smeerprestaties
eigenschappen. Bezoek onze website op www.arp-bolts.com of bel 1 800-826-3045 voor meer informatie over ARP Ultra-Torque.
⚠ Dit is een automatisch gegenereerde vertaling en eenheidsomrekening. Raadpleeg altijd het originele ARP instructieblad voor de exacte specificaties. Fouten zijn mogelijk.
