Ford Coyote 5.0L V8 kopboutset
Toepassingen
Ford - Coyote Coyote
Installatiehandleiding
REV 1 MAART 2022
Automotive Racing Products Tel: (805) 339-2200
Eastmanlaan 1863
Fax: (805) 650-0742
Ventura, ca. 93003
www.arp-bolts.com

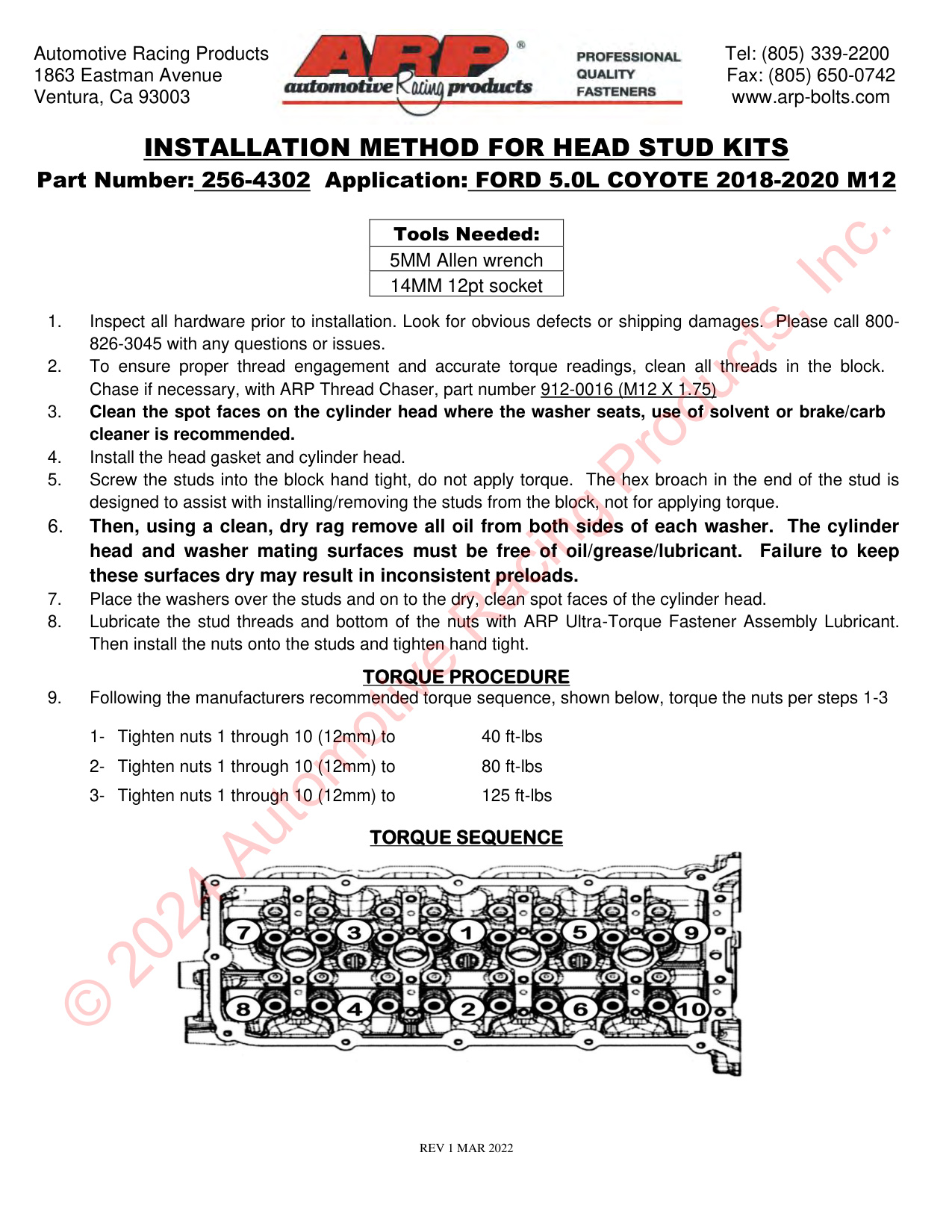

INSTALLATIEMETHODE VOOR HOOFDSTUDKITS
Onderdeelnummer: 256-4302 Toepassing: FORD 5.0L COYOTE 2018-2020 M12
Benodigd gereedschap:
5 mm inbussleutel
14MM 12pt-aansluiting
1.
Inspecteer alle hardware vóór installatie. Let op duidelijke gebreken of transportschade. Bel 800-
826-3045 met vragen of problemen.
2.
Om een goede draadaangrijping en nauwkeurige torsiemetingen te garanderen, moet u alle schroefdraden in het blok reinigen.
Indien nodig nafrezen, met ARP draadsnijder, onderdeelnummer 912-0016 (M12 X 1,75)
3.
Reinig de plekken op de cilinderkop waar de sproeier zit, gebruik oplosmiddel of rem/carb
reiniger wordt aanbevolen.
4.
Installeer de koppakking en cilinderkop.
5.
Schroef de tapeinden handvast in het blok, oefen geen torsie uit. De zeskantige aansnijding aan het uiteinde van de stijl is
ontworpen om te helpen bij het installeren/verwijderen van de tapeinden uit het blok, niet om koppel uit te oefenen.
6.
Verwijder vervolgens met een schone, droge doek alle olie van beide zijden van elke ring. De cilinder
De pasvlakken van kop en ring moeten vrij zijn van olie/vet/smeermiddel. Het niet bijhouden
Als deze oppervlakken droog zijn, kan dit leiden tot inconsistente voorbelastingen.
7.
Plaats de ringen over de tapeinden en op de droge, schone oppervlakken van de cilinderkop.
8.
Smeer de draadeinden en de onderkant van de moeren met ARP Ultra-Torque Fastener Assembly Lubricant.
Installeer vervolgens de moeren op de tapeinden en draai ze handvast aan.
KOPPELPROCEDURE
9.
Volg de door de fabrikant aanbevolen aanhaalvolgorde, zoals hieronder weergegeven, en draai de moeren aan volgens stap 1-3
1- Draai de moeren 1 t/m 10 (12 mm) vast
40 ft-lbs (54,2 Nm)
2- Draai de moeren 1 t/m 10 (12 mm) vast
80 ft-lbs (108,5 Nm)
3- Draai de moeren 1 t/m 10 (12 mm) vast
125 ft-lbs (169,5 Nm)
KOPPEL VOLGORDE
⚠ Dit is een automatisch gegenereerde vertaling en eenheidsomrekening. Raadpleeg altijd het originele ARP instructieblad voor de exacte specificaties. Fouten zijn mogelijk.
