Mazda Miata kopboutset
Toepassingen
Mazda Miata
Installatiehandleiding
Automotive Racing Products Tel: (805) 339-2200
Eastmanlaan 1863
Fax: (805) 650-0742
Ventura, ca. 93003
www.arp-bolts.com

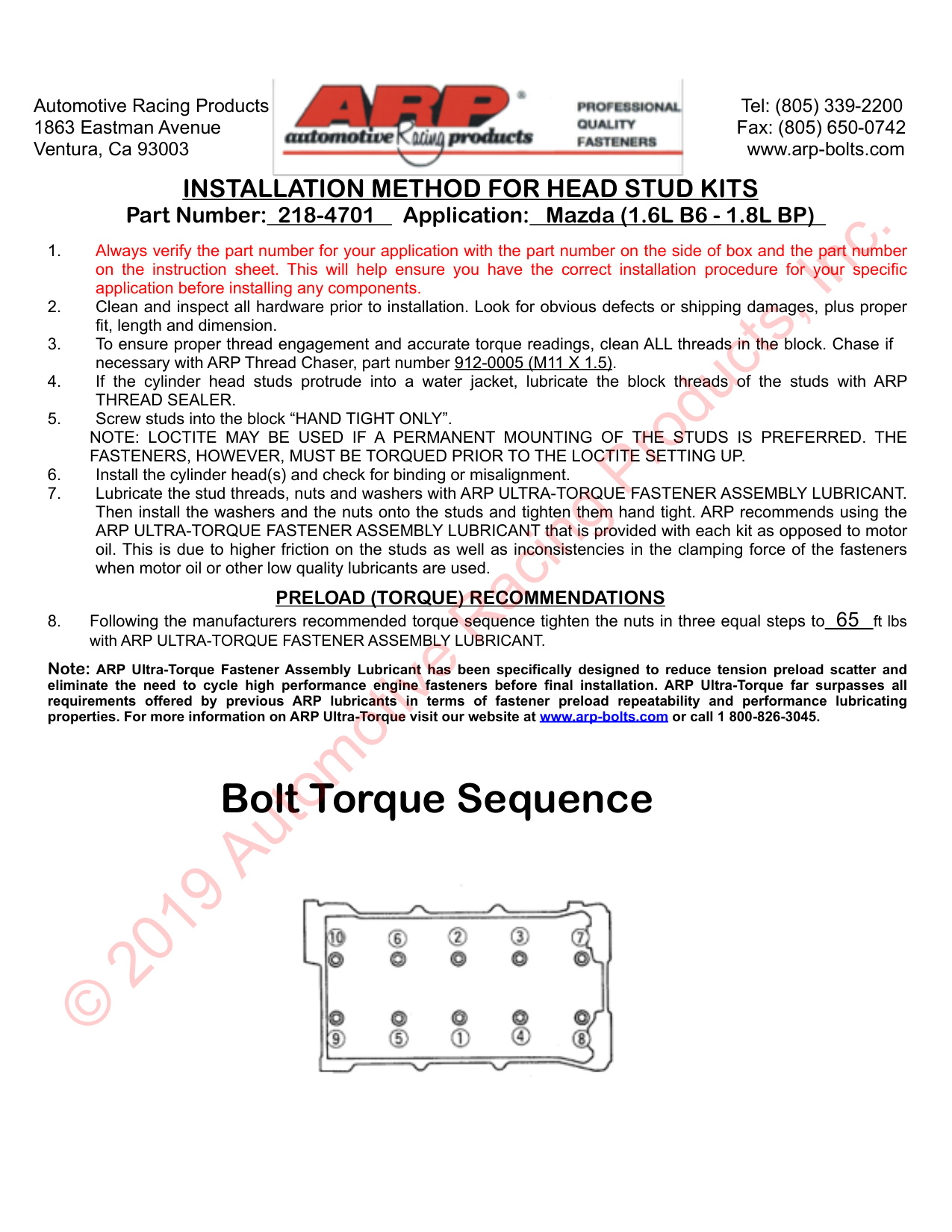

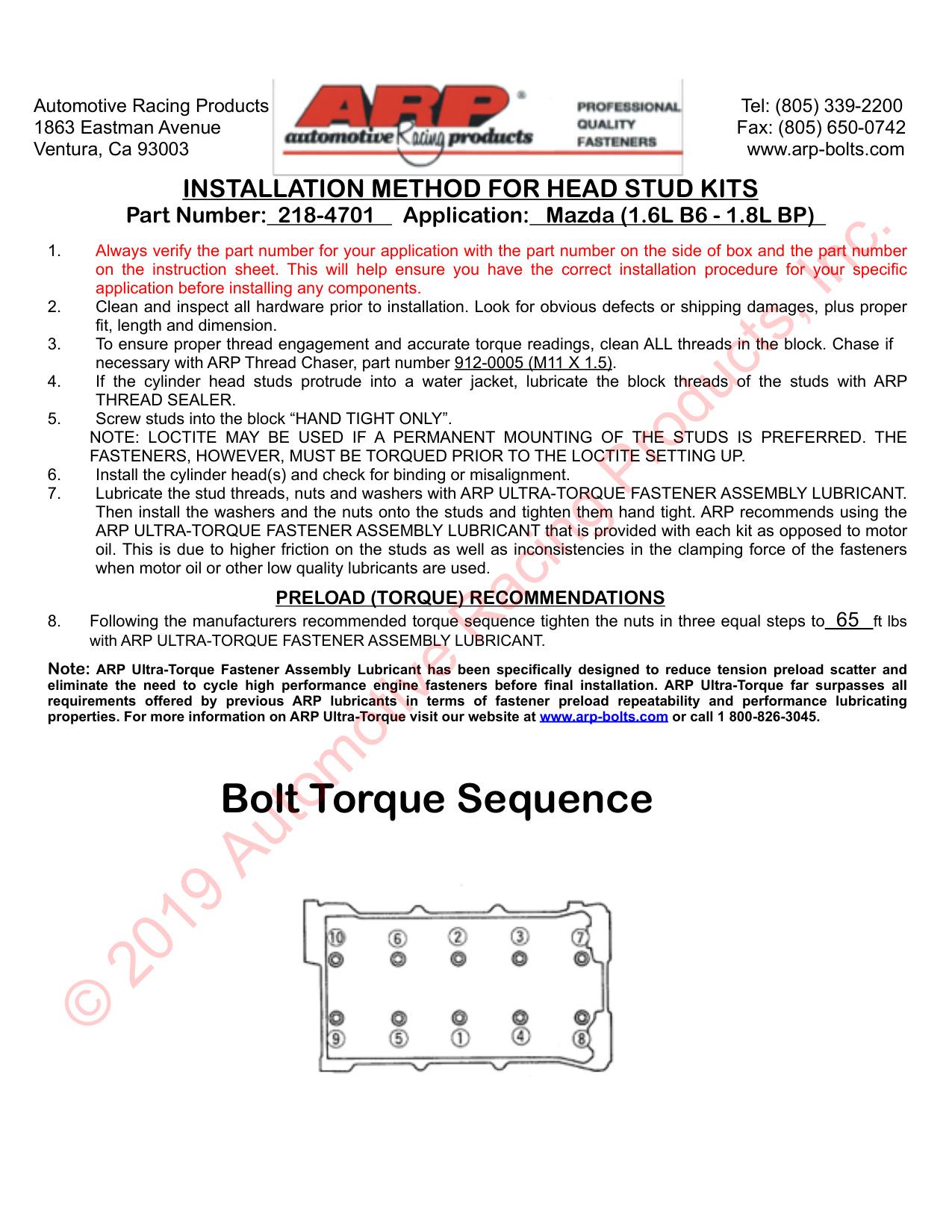

INSTALLATIEMETHODE VOOR HOOFDSTUDKITS
Onderdeelnummer: 218-4701 Toepassing: Mazda (1.6L B6 - 1.8L BP)
1.
Controleer altijd het onderdeelnummer voor uw toepassing met het onderdeelnummer op de zijkant van de doos en het onderdeelnummer
op het instructieblad. Dit zorgt ervoor dat u over de juiste installatieprocedure voor uw specifieke installatie beschikt
toepassing voordat u componenten installeert.
2.
Reinig en inspecteer alle hardware vóór installatie. Zoek naar duidelijke defecten of transportschade, plus de juiste
pasvorm, lengte en afmeting.
3.
Om een goede schroefdraadaangrijping en nauwkeurige torsiemetingen te garanderen, dient u ALLE schroefdraad in het blok schoon te maken. Achtervolg als
nodig met ARP Draadslijper, onderdeelnummer 912-0005 (M11 X 1,5).
4.
Als de cilinderkoptapeinden in een watermantel steken, smeer dan de blokschroefdraden van de tapeinden met ARP
DRAADAFDICHTING.
5.
Schroef de tapeinden in het blok “ALLEEN HANDVAST”.
OPMERKING: LOCTITE KAN WORDEN GEBRUIKT ALS EEN PERMANENTE MONTAGE VAN DE STUDS DE VOORKEUR HEEFT. DE
BEVESTIGINGSMIDDELEN MOETEN ECHTER WORDEN AANGEDRAGEN VOORDAT DE LOCTITE WORDT AANGEBRACHT.
6.
Installeer de cilinderkop(pen) en controleer op vastlopen of verkeerde uitlijning.
7.
Smeer de draadeinden, moeren en ringen met ARP ULTRA-TORQUE FASTENER ASSEMBLY LUBRICANT.
Installeer vervolgens de ringen en de moeren op de tapeinden en draai ze handvast aan. ARP raadt aan om de
ARP ULTRA-TORQUE BEVESTIGINGSMONTAGESMEERMIDDEL dat bij elke set wordt geleverd, in tegenstelling tot de motor
olie. Dit komt door de hogere wrijving op de noppen en door inconsistenties in de klemkracht van de bevestigingsmiddelen
wanneer motorolie of andere smeermiddelen van lage kwaliteit worden gebruikt.
AANBEVELINGEN VOOR VOORBELASTING (KOPPEL).
8.
Volg de door de fabrikant aanbevolen koppelvolgorde en draai de moeren in drie gelijke stappen vast tot 65 ft lbs
met ARP ULTRA-TORQUE BEVESTIGINGSMIDDELSMEERMIDDEL.
Opmerking: ARP Ultra-Torque Fastener Assembly Lubricant is speciaal ontworpen om de verspreiding van de spanningsvoorspanning te verminderen
elimineren de noodzaak om krachtige motorbevestigingen te gebruiken vóór de definitieve installatie. ARP Ultra-Torque overtreft alles veruit
vereisten van eerdere ARP-smeermiddelen op het gebied van herhaalbaarheid van de voorspanning van bevestigingsmiddelen en smeerprestaties
eigenschappen. Bezoek onze website op www.arp-bolts.com of bel 1 800-826-3045 voor meer informatie over ARP Ultra-Torque.
Boutkoppelvolgorde
!
⚠ Dit is een automatisch gegenereerde vertaling en eenheidsomrekening. Raadpleeg altijd het originele ARP instructieblad voor de exacte specificaties. Fouten zijn mogelijk.
