Toepassingen

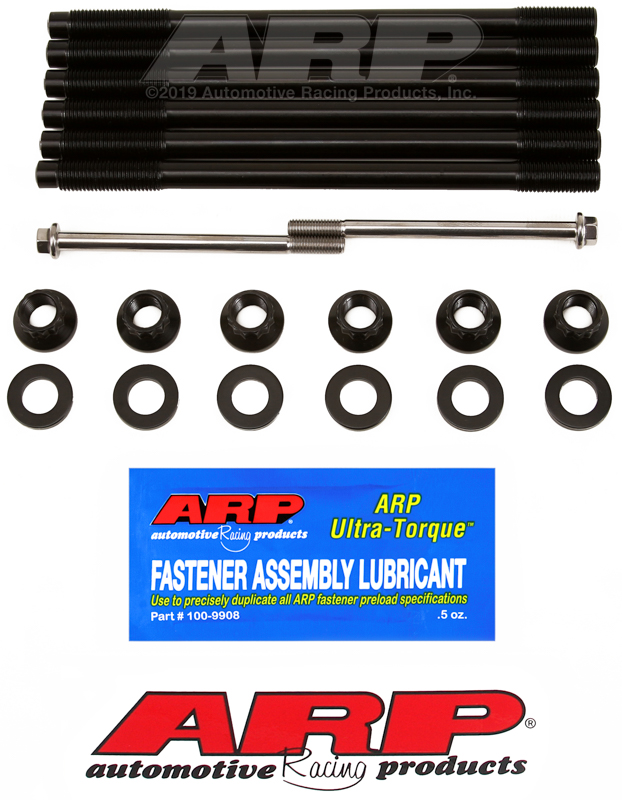

Polaris RZR 1000
Polaris RZR 900
Installatiehandleiding
Automotive Racing Products
Tel: (805) 339-2200
Eastmanlaan 1863
Fax: (805) 650-0742
Ventura, ca. 93003
www.arp-bolts.com

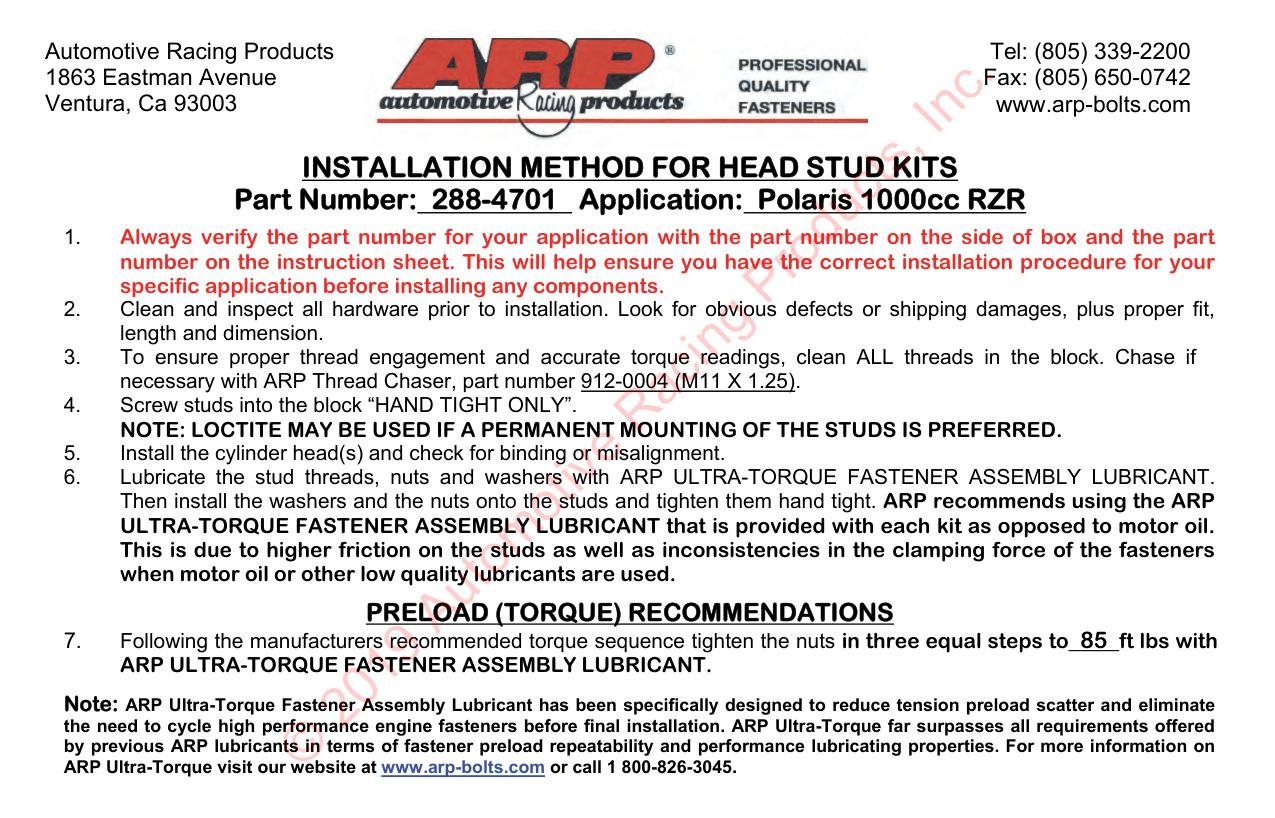

INSTALLATIEMETHODE VOOR HOOFDSTUDKITS
Onderdeelnummer: 288-4701 Toepassing: Polaris 1000cc RZR
1.
Controleer altijd het onderdeelnummer voor uw toepassing met het onderdeelnummer op de zijkant van de doos en het onderdeel
nummer op het instructieblad. Dit zorgt ervoor dat u over de juiste installatieprocedure voor uw apparaat beschikt
specifieke toepassing voordat u componenten installeert.
2.
Reinig en inspecteer alle hardware vóór installatie. Let op duidelijke defecten of transportschade, plus een goede pasvorm,
lengte en afmeting.
3.
Om een goede schroefdraadaangrijping en nauwkeurige torsiemetingen te garanderen, dient u ALLE schroefdraad in het blok schoon te maken. Achtervolg als
nodig met ARP Draadslijper, onderdeelnummer 912-0004 (M11 X 1,25).
4.
Schroef de tapeinden in het blok “ALLEEN HANDVAST”.
OPMERKING: LOCTITE KAN WORDEN GEBRUIKT ALS EEN PERMANENTE MONTAGE VAN DE STUDS DE VOORKEUR HEEFT.
5.
Installeer de cilinderkop(pen) en controleer op vastlopen of verkeerde uitlijning.
6.
Smeer de draadeinden, moeren en ringen met ARP ULTRA-TORQUE FASTENER ASSEMBLY LUBRICANT.
Installeer vervolgens de ringen en de moeren op de tapeinden en draai ze handvast aan. ARP raadt aan om de ARP te gebruiken
ULTRA-TORQUE BEVESTIGINGSMONTAGESMEERMIDDEL dat bij elke set wordt geleverd, in tegenstelling tot motorolie.
Dit komt door de hogere wrijving op de noppen en door inconsistenties in de klemkracht van de bevestigingsmiddelen
wanneer motorolie of andere smeermiddelen van lage kwaliteit worden gebruikt.
AANBEVELINGEN VOOR VOORBELASTING (KOPPEL).
7.
Volg de door de fabrikant aanbevolen aanhaalvolgorde en draai de moeren in drie gelijke stappen vast tot 85 ft lbs
ARP ULTRA-TORQUE BEVESTIGINGSMIDDELSMEERMIDDEL.
Opmerking: ARP Ultra-Torque Fastener Assembly Lubricant is speciaal ontworpen om de verspreiding van de spanningsvoorspanning te verminderen en
de noodzaak om krachtige motorbevestigingen te gebruiken vóór de definitieve installatie. ARP Ultra-Torque overtreft ruimschoots alle gestelde eisen
van eerdere ARP-smeermiddelen wat betreft herhaalbaarheid van de voorspanning van het bevestigingsmiddel en uitstekende smerende eigenschappen. Voor meer informatie over
ARP Ultra-Torque bezoek onze website op www.arp-bolts.com of bel 1 800-826-3045.
⚠ Dit is een automatisch gegenereerde vertaling en eenheidsomrekening. Raadpleeg altijd het originele ARP instructieblad voor de exacte specificaties. Fouten zijn mogelijk.
