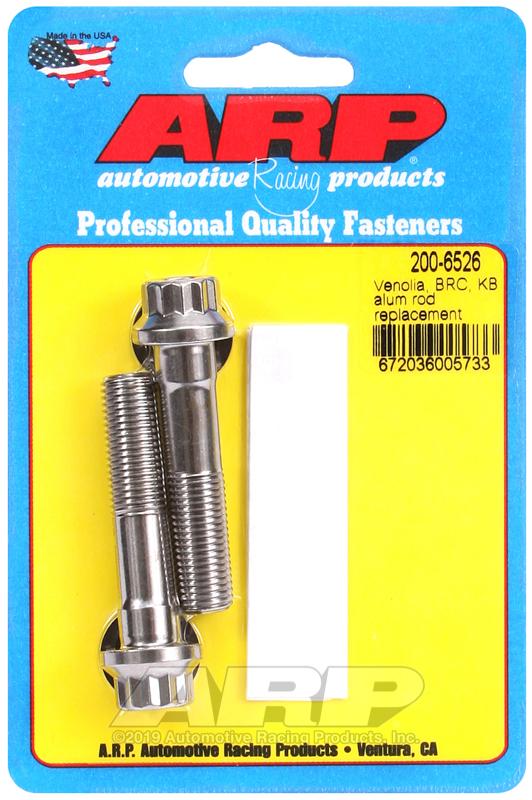

Venolia, BRC, Brooks & KB aluinstang vervangen drijfstangbouten
Materiaal: L19
L19: Dit is een premium staal dat is verwerkt om superieure sterkte- en vermoeidheidseigenschappen te leveren. L19 is een materiaal met een zeer hoge sterkte vergeleken met 8740 en ARP2000 en kan een klembelasting leveren van 260.000 psi. Het wordt voornamelijk gebruikt in shorttrack- en dragrace-toepassingen waarbij traagheidsbelastingen het klemvermogen van ARP2000 overschrijden. Zoals de meeste hogesterkte-, afschrik- en temperstaalsoorten vereist L19 speciale zorg tijdens de productie om waterstofbrosheid te voorkomen. Dit materiaal is gemakkelijk verontreinigd en onderhevig aan spanningscorrosie. Het moet goed geolied worden gehouden en niet worden blootgesteld aan vocht.
Treksterkte: 260.000 psi

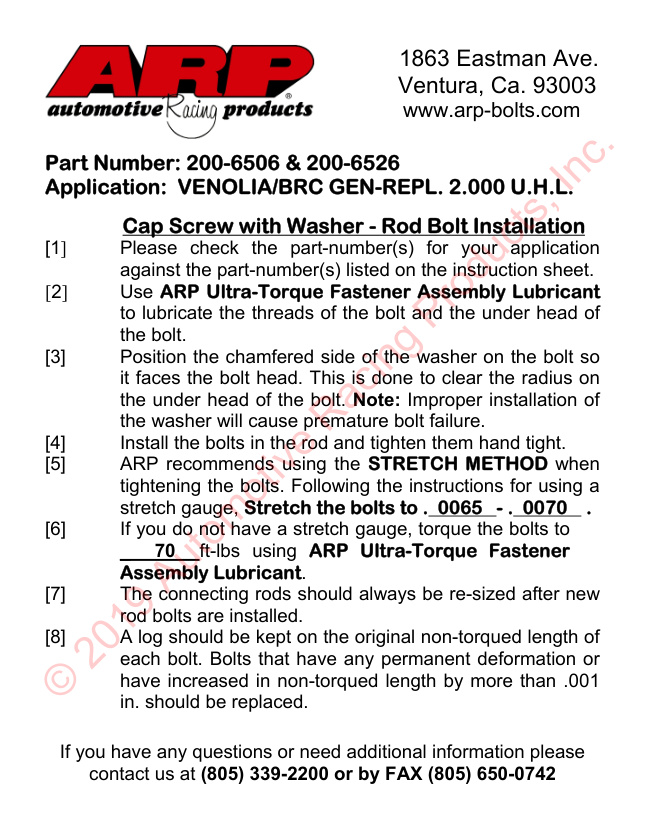

Installatiehandleiding
Onderdeelnummer: 200-6506 en 200-6526
Toepassing: VENOLIA/BRC GEN-REPL. 2.000 U.H.L.
Dopschroef met sluitring - Installatie van drijfstangbouten
[1]
Controleer de onderdeelnummer(s) voor uw toepassing
tegen de onderdeelnummer(s) vermeld op het instructieblad.
[2]
Gebruik ARP Ultra-Torque bevestigingsmiddel
om de schroefdraad van de bout en de onderkant van de bout te smeren
de bout.
[3]
Plaats de afgeschuinde kant van de ring zo op de bout
het is naar de boutkop gericht. Dit wordt gedaan om de straal vrij te maken
de onderkop van de bout. Let op: Onjuiste installatie van
de ring zal voortijdig falen van de bout veroorzaken.
[4]
Installeer de bouten in de stang en draai ze handvast aan.
[5]
ARP raadt aan om de STRETCH-METHODE te gebruiken wanneer
het aandraaien van de bouten. Volg de instructies voor het gebruik van een
rekstrookje, rek de bouten uit tot . 0065 - . 0070 .
[6]
Als u niet over een rekstrookje beschikt, draait u de bouten aan
_ 94,9 Nm (70 ft-lbs) bij gebruik van ARP Ultra-Torque-bevestigingsmiddel
Montage smeermiddel.
[7]
De drijfstangen moeten na nieuwe altijd opnieuw op maat worden gemaakt
drijfstangbouten zijn geïnstalleerd.
[8]
Er moet een logboek worden bijgehouden over de oorspronkelijke, niet-aangedraaide lengte van
elke bout. Bouten die een blijvende vervorming vertonen of
zijn in niet-aangedraaide lengte met meer dan 0,001 toegenomen
in. moet worden vervangen.
Als u vragen heeft of aanvullende informatie nodig heeft, neem dan contact met ons op
neem contact met ons op via (805) 339-2200 of per FAX (805) 650-0742
