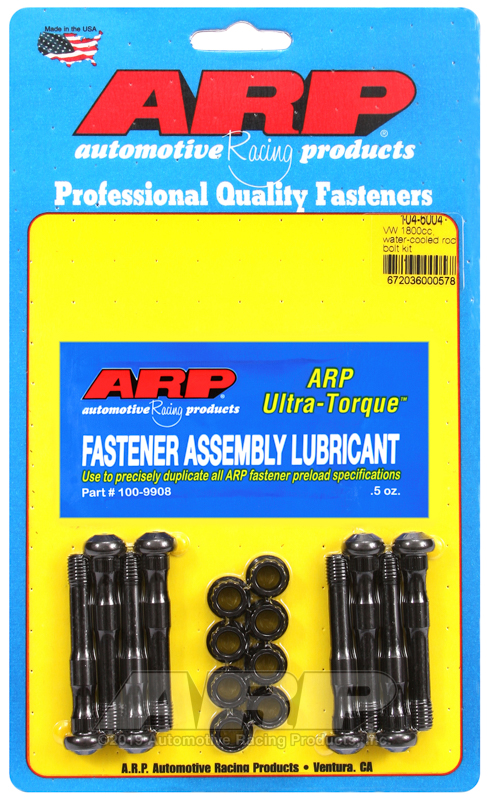

VW 1800cc watergekoelde drijfstangboutenset
Toepassingen
Volkswagen Watergekoeld

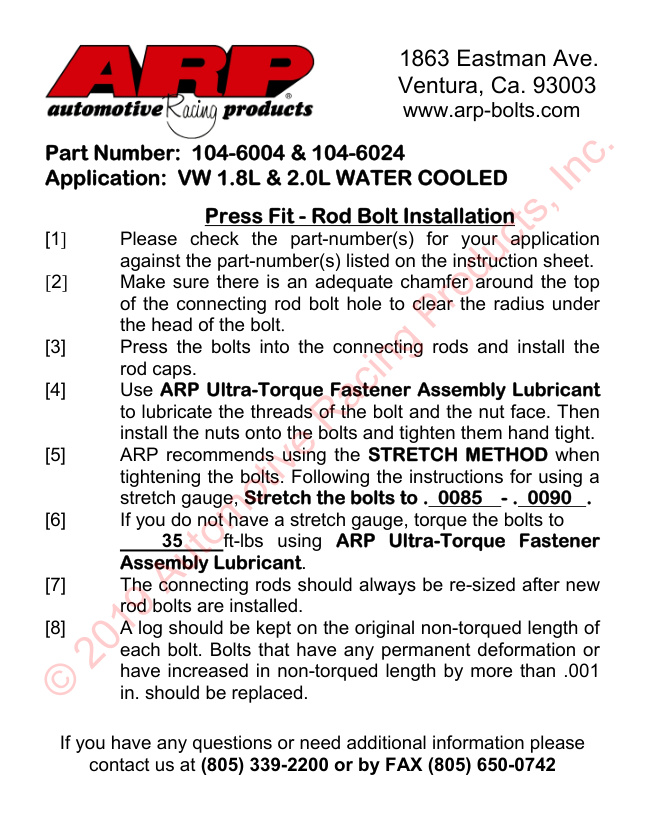

Installatiehandleiding
Onderdeelnummer: 104-6004 en 104-6024
Toepassing: VW 1.8L & 2.0L WATERGEKOELD
Perspassing - Installatie van drijfstangbouten
[1]
Controleer de onderdeelnummer(s) voor uw toepassing
tegen de onderdeelnummer(s) vermeld op het instructieblad.
[2]
Zorg ervoor dat er voldoende afschuining rond de bovenkant is
van het drijfstangboutgat om de straal eronder vrij te maken
de kop van de bout.
[3]
Druk de bouten in de drijfstangen en installeer de
staaf doppen.
[4]
Gebruik ARP Ultra-Torque bevestigingsmiddel
om de schroefdraad van de bout en het moervlak te smeren. Dan
installeer de moeren op de bouten en draai ze handvast aan.
[5]
ARP raadt aan om de STRETCH-METHODE te gebruiken wanneer
het aandraaien van de bouten. Volg de instructies voor het gebruik van een
rekstrookje, rek de bouten uit tot . 0085 - . 0090 .
[6]
Als u niet over een rekstrookje beschikt, draait u de bouten aan
35 ft-lbs (47,5 Nm) met behulp van ARP Ultra-Torque-bevestigingsmiddel
Montage smeermiddel.
[7]
De drijfstangen moeten na nieuwe altijd opnieuw op maat worden gemaakt
drijfstangbouten zijn geïnstalleerd.
[8]
Er moet een logboek worden bijgehouden over de oorspronkelijke, niet-aangedraaide lengte van
elke bout. Bouten die een blijvende vervorming vertonen of
zijn in niet-aangedraaide lengte met meer dan 0,001 toegenomen
in. moet worden vervangen.
Als u vragen heeft of aanvullende informatie nodig heeft, neem dan contact met ons op
neem contact met ons op via (805) 339-2200 of per FAX (805) 650-0742
