Materiaal: ARP® 3.5
ARP3.5® (AMS5844): Hoewel ze vergelijkbaar zijn met Inconel 718, worden deze superlegeringen aangetroffen in veel straalmotoren en ruimtevaarttoepassingen waar hitte en stress de levensduur van cruciale componenten aantasten. Het hoge kobaltgehalte van deze legering, hoewel duur, levert een materiaal op met superieure vermoeidheidseigenschappen en doorgaans een treksterkte in het bereik van 260.000 psi. De immuniteit tegen waterstofverbrossing en corrosie van deze materialen is een belangrijke ontwerpoverweging. Deze materialen worden voornamelijk gebruikt in drijfstangen waarbij extreem hoge belastingen, hoge toerentallen en uithoudingsvermogen belangrijke factoren zijn – Formule 1-, NASCAR- en CART-toepassingen.
Treksterkte: 260.000 psi

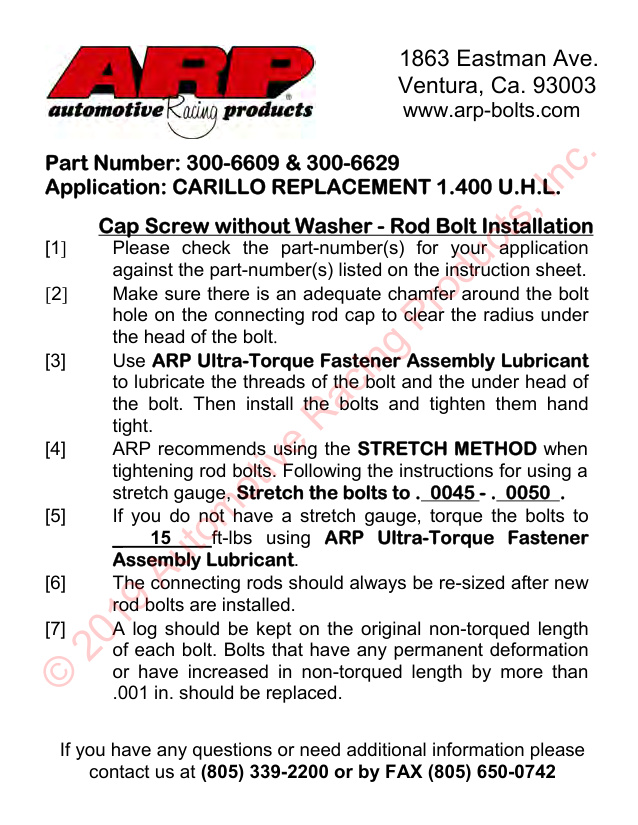

Installatiehandleiding

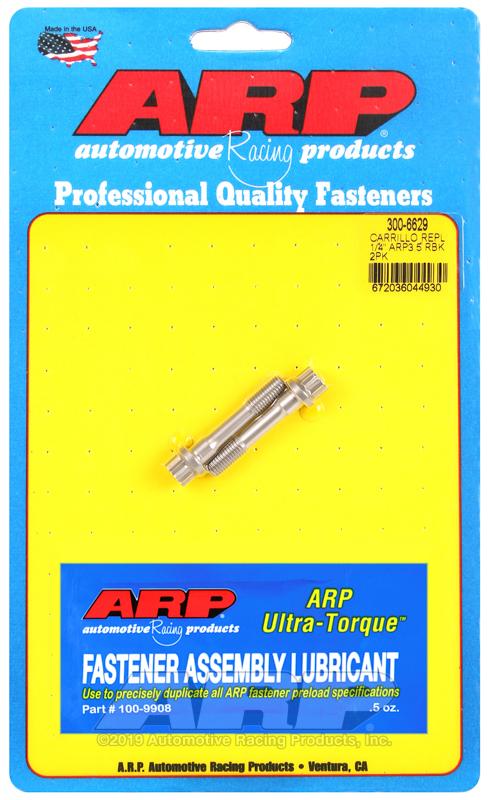

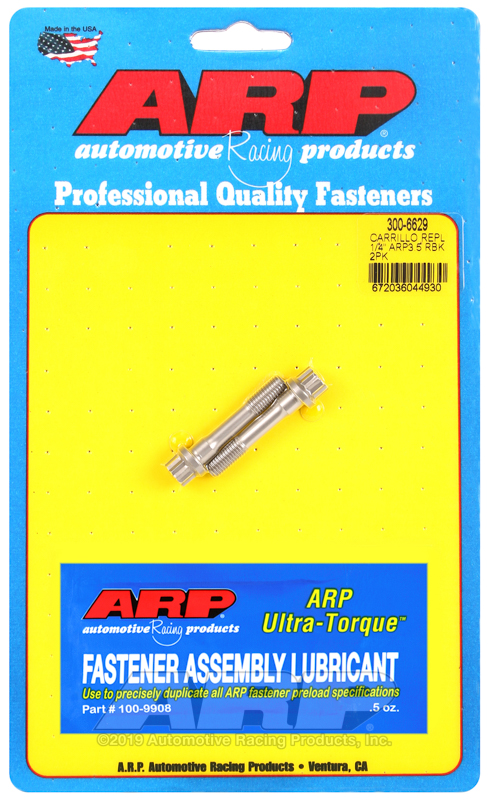

Onderdeelnummer: 300-6609 en 300-6629
Toepassing: CARILLO VERVANGING 1.400 U.H.L.
Dopschroef zonder sluitring - Installatie van drijfstangbouten
[1]
Controleer de onderdeelnummer(s) voor uw toepassing
tegen de onderdeelnummer(s) vermeld op het instructieblad.
[2]
Zorg ervoor dat er voldoende afschuining rond de bout zit
gat op de drijfstangkap om de radius eronder vrij te maken
de kop van de bout.
[3]
Gebruik ARP Ultra-Torque bevestigingsmiddel
om de schroefdraad van de bout en de onderkant van de bout te smeren
de bout. Installeer vervolgens de bouten en draai ze met de hand vast
strak.
[4]
ARP raadt aan om de STRETCH-METHODE te gebruiken wanneer
aandraaien van drijfstangbouten. Volg de instructies voor het gebruik van een
rekstrookje, rek de bouten uit tot . 0045 - . 0050 .
[5]
Als u niet over een rekstrookje beschikt, draait u de bouten aan
_ 20,3 Nm (15 ft-lbs) bij gebruik van ARP Ultra-Torque-bevestigingsmiddel
Montage smeermiddel.
[6]
De drijfstangen moeten na nieuwe altijd opnieuw op maat worden gemaakt
drijfstangbouten zijn geïnstalleerd.
[7]
Er moet een logboek worden bijgehouden over de oorspronkelijke, niet-aangedraaide lengte
van elke bout. Bouten die blijvende vervorming vertonen
of zijn in niet-aangedraaide lengte met meer dan toegenomen
0,001 inch moet worden vervangen.
Als u vragen heeft of aanvullende informatie nodig heeft, neem dan contact met ons op
neem contact met ons op via (805) 339-2200 of per FAX (805) 650-0742
⚠ Dit is een automatisch gegenereerde vertaling en eenheidsomrekening. Raadpleeg altijd het originele ARP instructieblad voor de exacte specificaties. Fouten zijn mogelijk.
