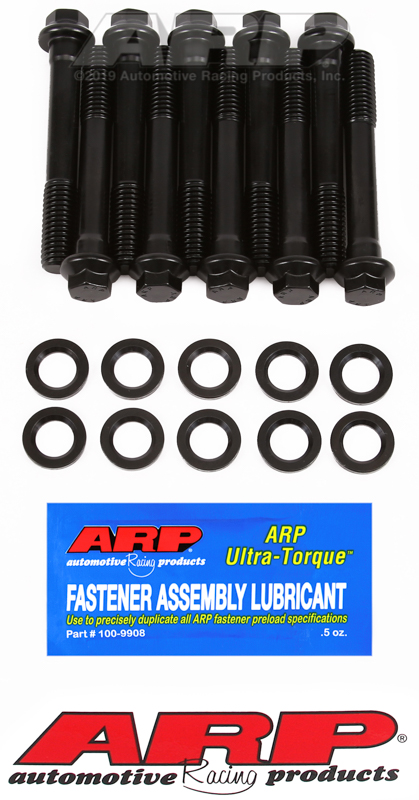

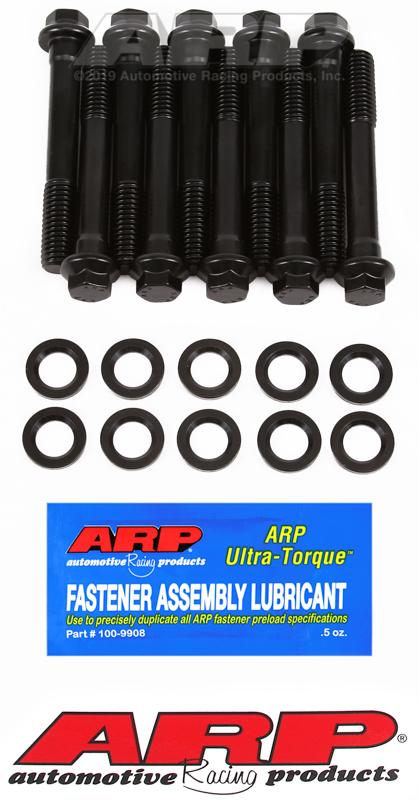

BB Ford 390-428 hoofdboutset
Toepassingen
Ford - Big Block 390
Ford - Big Block 391
Ford - Big Block 406
Ford - Big Block 410
Ford - Big Block 427
Installatiehandleiding
Automotive Racing Products
Tel: (805) 339-2200
Eastmanlaan 1863. Fax-nummer (805) 650-0742
Ventura, Ca. 93003
www.arp-bolts.com

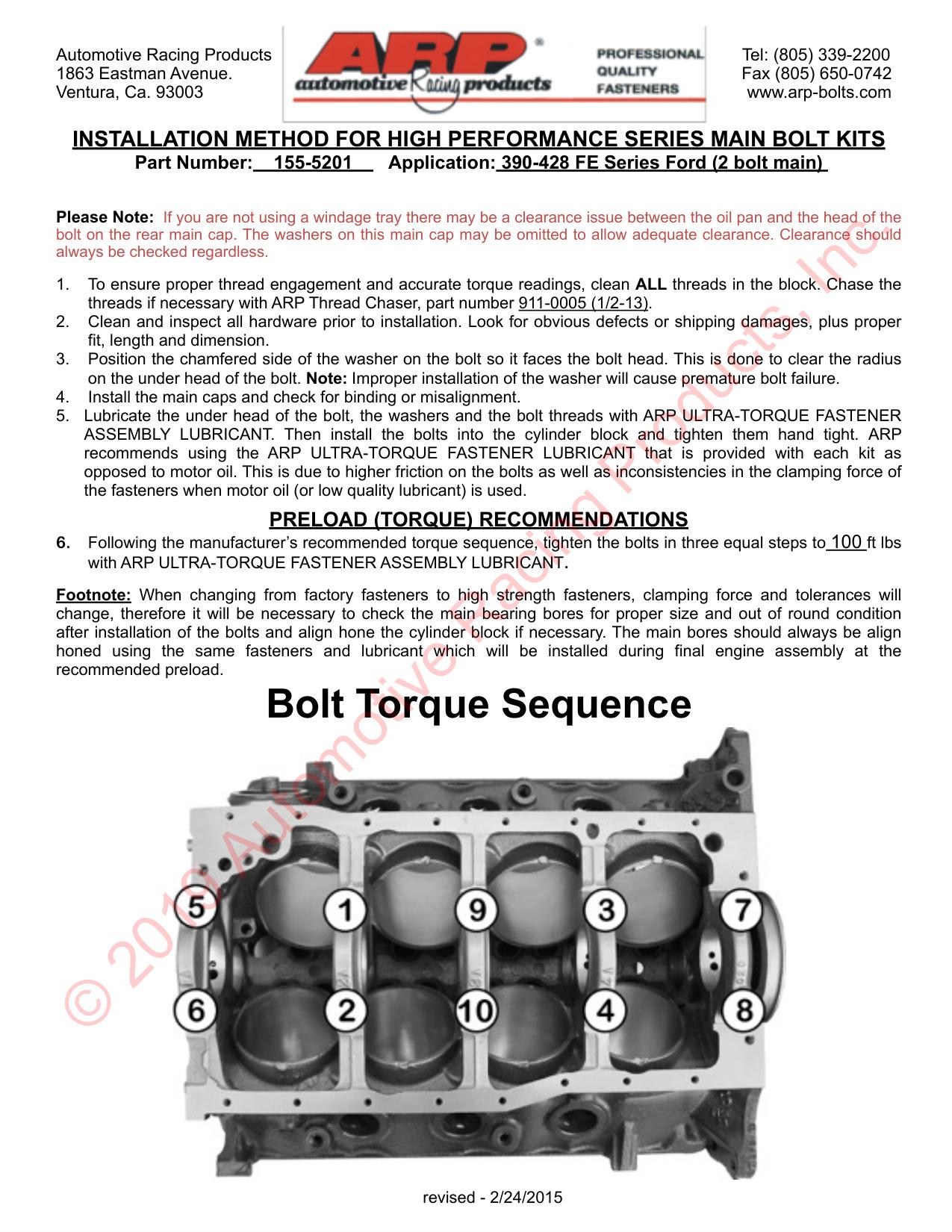

INSTALLATIEMETHODE VOOR HIGH PERFORMANCE SERIE HOOFDBOUTKITS
Onderdeelnummer: 155-5201 Toepassing: 390-428 FE-serie Ford (hoofd met 2 bouten)
Let op: Als u geen luchtopvangbak gebruikt, kan er een probleem zijn met de speling tussen de oliecarter en de kop van de oliecarter
bout op de achterste hoofdkap. De sluitringen op deze hoofdkap kunnen worden weggelaten om voldoende speling mogelijk te maken. Opruiming zou moeten
hoe dan ook altijd gecontroleerd worden.
1.
Om een goede schroefdraadaangrijping en nauwkeurige torsiemetingen te garanderen, dient u ALLE schroefdraad in het blok schoon te maken. Achtervolg de
schroefdraad indien nodig met ARP Thread Chaser, onderdeelnummer 911-0005 (1/2-13).
2.
Reinig en inspecteer alle hardware vóór installatie. Zoek naar duidelijke defecten of transportschade, plus de juiste
pasvorm, lengte en afmeting.
3.
Plaats de afgeschuinde kant van de ring op de bout, zodat deze naar de boutkop wijst. Dit wordt gedaan om de straal vrij te maken
op de onderkop van de bout. Opmerking: Een onjuiste installatie van de sluitring zal voortijdig falen van de bout veroorzaken.
4.
Installeer de hoofddoppen en controleer op vastlopen of verkeerde uitlijning.
5. Smeer de onderkant van de bout, de ringen en de schroefdraad van de bout met ARP ULTRA-TORQUE FASTENER
MONTAGE SMEERMIDDEL. Installeer vervolgens de bouten in het cilinderblok en draai ze handvast aan. ARP
raadt aan het ARP ULTRA-TORQUE FASTENER LUBRICANT te gebruiken dat bij elke set wordt geleverd
tegen motorolie. Dit komt door hogere wrijving op de bouten en inconsistenties in de klemkracht van
de bevestigingsmiddelen wanneer motorolie (of smeermiddel van lage kwaliteit) wordt gebruikt.
AANBEVELINGEN VOOR VOORBELASTING (KOPPEL).
6.
Volg de door de fabrikant aanbevolen aanhaalvolgorde en draai de bouten in drie gelijke stappen vast tot 100 ft lbs
met ARP ULTRA-TORQUE BEVESTIGINGSMIDDELSMEERMIDDEL.
Voetnoot: Bij het overstappen van fabrieksbevestigingsmiddelen naar bevestigingsmiddelen met hoge sterkte zullen de klemkracht en toleranties dat wel zijn
veranderen, daarom zal het nodig zijn om de hoofdlagerboringen te controleren op de juiste maat en onrondheid
na montage van de bouten en lijn het cilinderblok indien nodig uit. De hoofdboringen moeten altijd uitgelijnd zijn
geslepen met behulp van dezelfde bevestigingsmiddelen en hetzelfde smeermiddel die worden geïnstalleerd tijdens de uiteindelijke motormontage op de
aanbevolen voorbelasting.
Boutkoppelvolgorde
!
herzien - 24-02-2015
⚠ Dit is een automatisch gegenereerde vertaling en eenheidsomrekening. Raadpleeg altijd het originele ARP instructieblad voor de exacte specificaties. Fouten zijn mogelijk.
