Toepassingen
BMW 3.0L (B58)
Installatiehandleiding
REV NEW AUG 2020
Autoraceproducten
Tel: (805) 339-2200
Eastmanlaan 1863. Fax-nummer (805) 650-0742
Ventura, Ca. 93003
www.arp-bolts.com

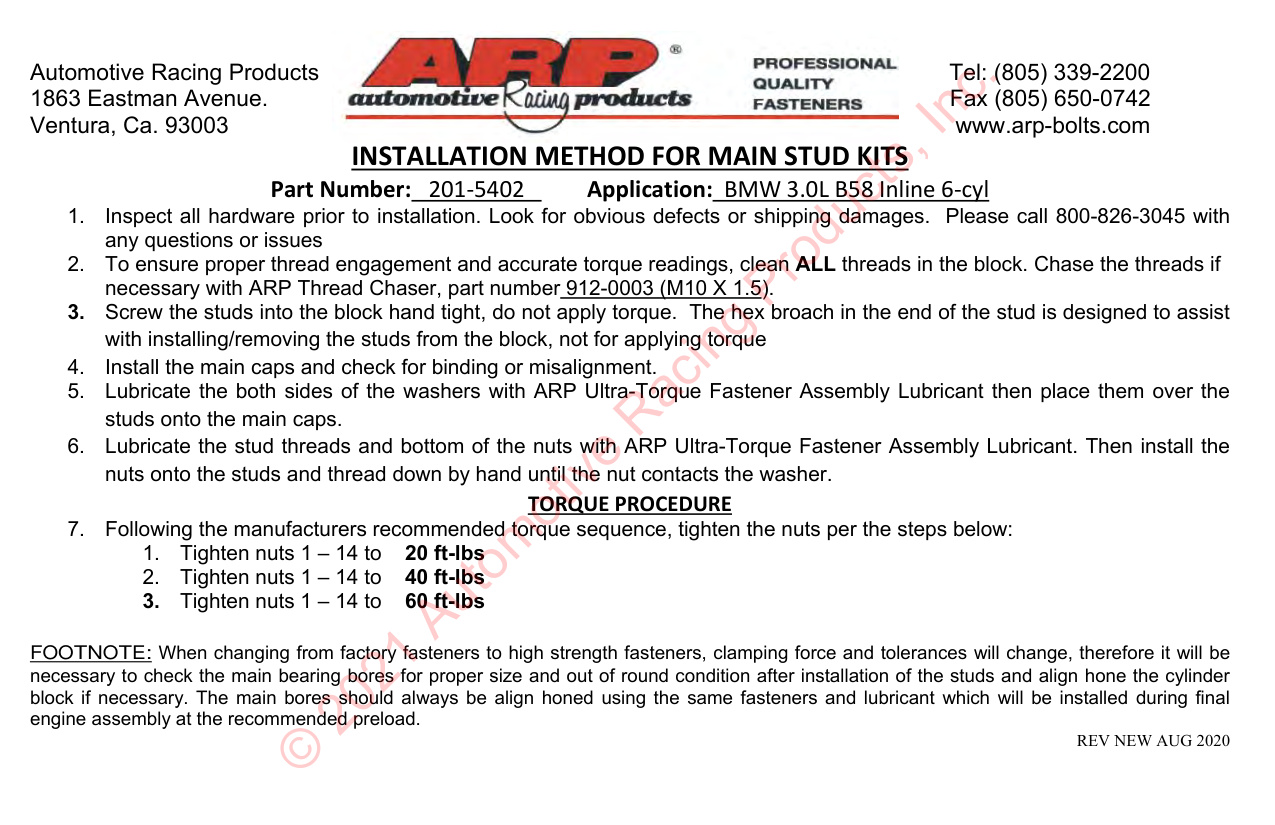

INSTALLATIEMETHODE VOOR HOOFDSTUDKITS
Onderdeelnummer: 201-5402 Toepassing: BMW 3.0L B58 6-cilinder lijnmotor
1. Inspecteer alle hardware vóór installatie. Let op duidelijke gebreken of transportschade. Bel 800-826-3045 met
eventuele vragen of problemen
2. Om een goede draadaangrijping en nauwkeurige torsiemetingen te garanderen, reinigt u ALLE schroefdraad in het blok. Achtervolg de draden als
nodig met ARP Draadslijper, onderdeelnummer 912-0003 (M10 X 1,5).
3. Schroef de tapeinden handvast in het blok, oefen geen torsie uit. De zeskantige aansnijding aan het uiteinde van de stijl is ontworpen om te helpen
met het installeren/verwijderen van de tapeinden uit het blok, niet voor het toepassen van koppel
4. Installeer de hoofdkappen en controleer op vastlopen of verkeerde uitlijning.
5. Smeer beide zijden van de ringen met ARP Ultra-Torque Fastener Assembly Lubricant en plaats ze vervolgens over de
noppen op de hoofddoppen.
6. Smeer de draadeinden en de onderkant van de moeren met ARP Ultra-Torque Fastener Assembly Lubricant. Installeer vervolgens de
moeren op de tapeinden en draai ze met de hand naar beneden totdat de moer contact maakt met de ring.
KOPPELPROCEDURE
7. Draai de moeren vast volgens de door de fabrikant aanbevolen aanhaalvolgorde volgens de onderstaande stappen:
1. Haal de moeren 1 aan – 27,1 Nm (14 tot 20 ft-lbs)
2. Draai de moeren 1 – 14 tot 40 ft-lbs (54,2 Nm) vast
3. Draai de moeren 1 – 14 tot 81,3 Nm (60 ft-lbs) vast
VOETNOTA: Bij het overstappen van fabrieksbevestigingsmiddelen naar bevestigingsmiddelen met hoge sterkte zullen de klemkracht en toleranties veranderen.
noodzakelijk om de hoofdlagerboringen te controleren op de juiste maat en niet rond te zijn na installatie van de tapeinden en uit te lijnen en de cilinder te slijpen
blokkeer indien nodig. De hoofdboringen moeten altijd uitgelijnd worden met behulp van dezelfde bevestigingsmiddelen en smeermiddelen die tijdens de finale worden geïnstalleerd
motormontage op de aanbevolen voorspanning.
