Chevy Gen III/LS9 Small Block
Toepassingen
Chevrolet - LS-serie Gen IV
Installatiehandleiding
REV NEW JAN 2018
Automotive Racing Products Tel: (805) 339-2200
Eastmanlaan 1863
Fax: (805) 650-0742
Ventura, ca. 93003
www.arp-bolts.com

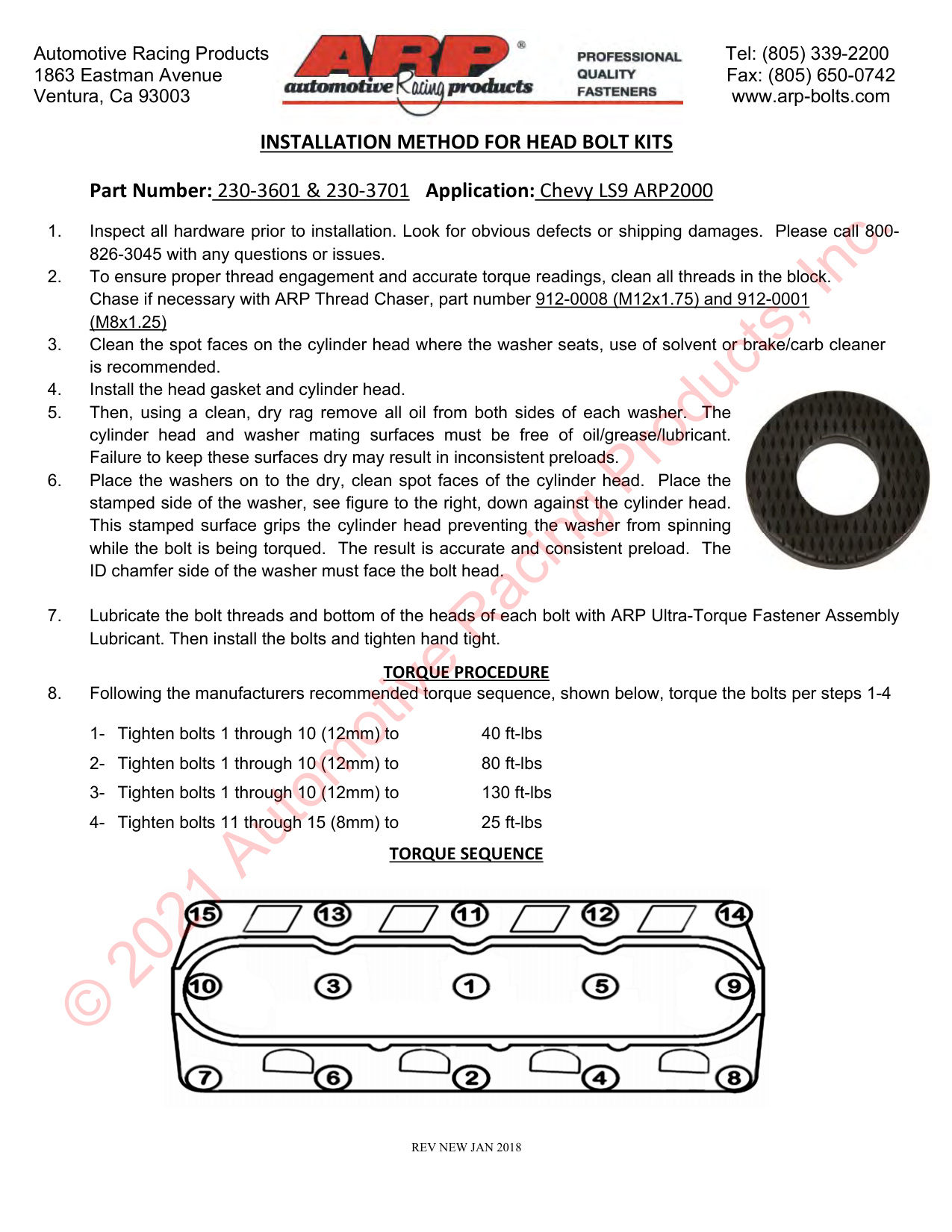

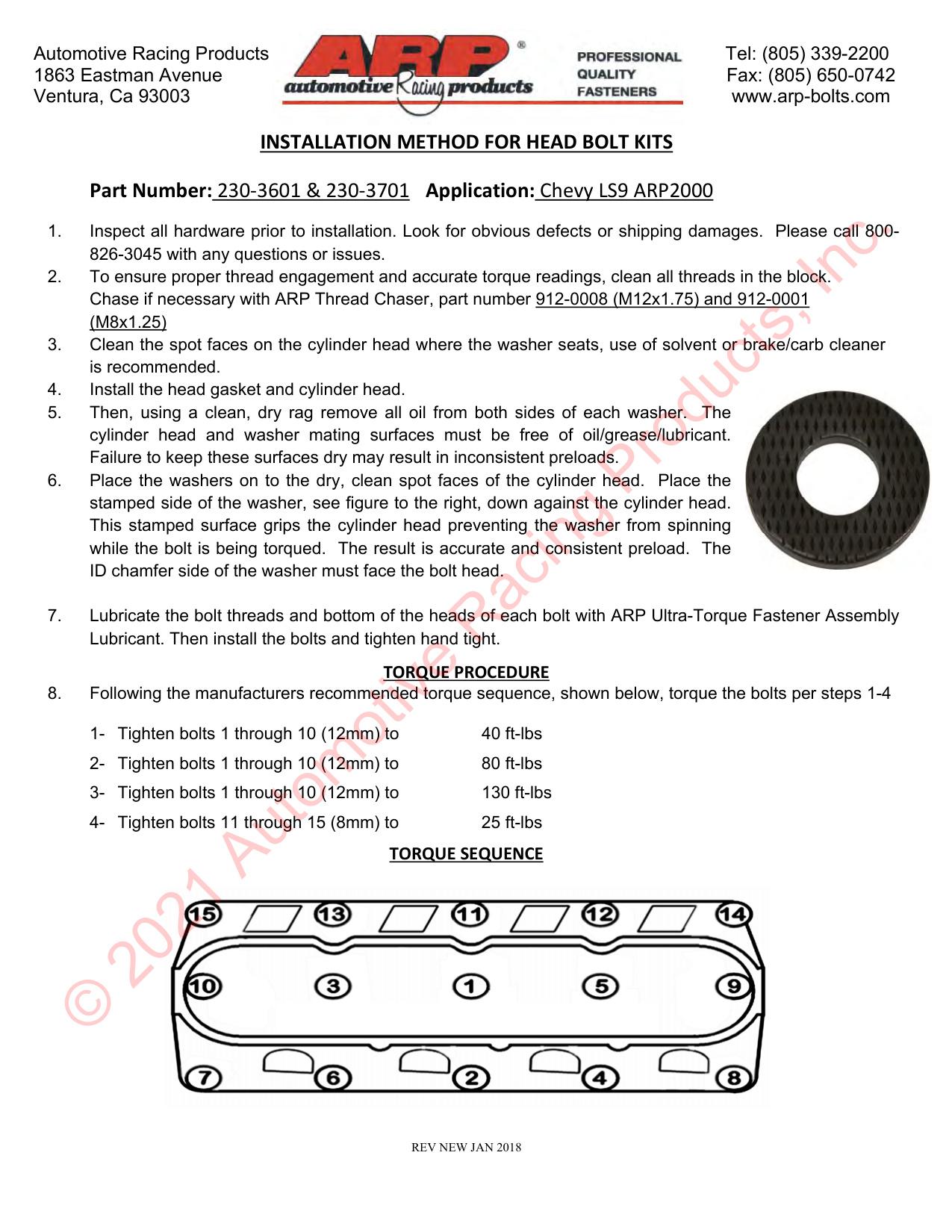

INSTALLATIEMETHODE VOOR KOPBOUTKITS

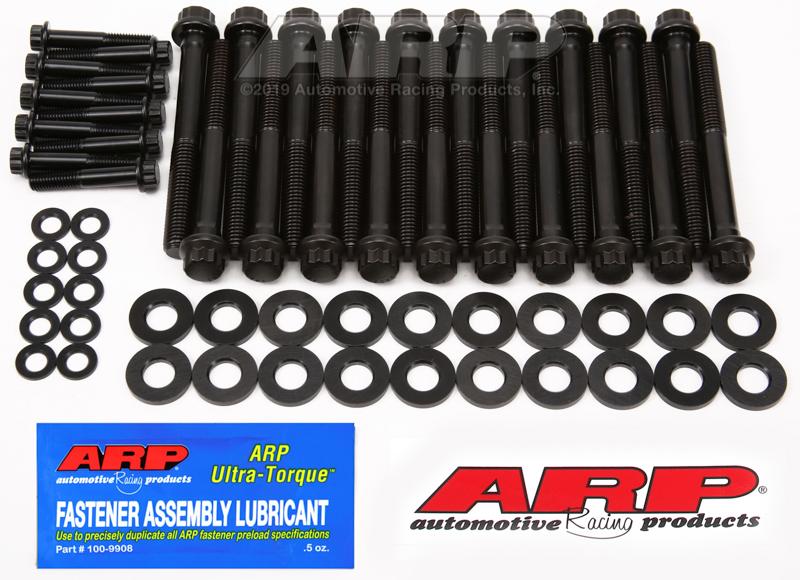

Onderdeelnummer: 230-3601 en 230-3701 Toepassing: Chevy LS9 ARP2000
1.
Inspecteer alle hardware vóór installatie. Let op duidelijke gebreken of transportschade. Bel 800-
826-3045 met vragen of problemen.
2.
Om een goede draadaangrijping en nauwkeurige torsiemetingen te garanderen, moet u alle schroefdraden in het blok reinigen.
Indien nodig nafrezen met ARP Thread Chaser, onderdeelnummer 912-0008 (M12x1,75) en 912-0001
(M8x1,25)
3.
Reinig de plekken op de cilinderkop waar de sproeier zit, gebruik hiervoor een oplosmiddel of rem-/carburateurreiniger
wordt aanbevolen.
4.
Installeer de koppakking en cilinderkop.
5.
Verwijder vervolgens met een schone, droge doek alle olie van beide zijden van elke ring. De
De pasvlakken van cilinderkop en sluitring moeten vrij zijn van olie/vet/smeermiddel.
Als deze oppervlakken niet droog worden gehouden, kan dit leiden tot inconsistente voorbelastingen.
6.
Plaats de ringen op de droge, schone oppervlakken van de cilinderkop. Plaats de
gestempelde kant van de ring, zie afbeelding rechts, naar beneden tegen de cilinderkop.
Dit gestempelde oppervlak grijpt de cilinderkop vast en voorkomt dat de ring gaat draaien
terwijl de bout wordt aangedraaid. Het resultaat is een nauwkeurige en consistente voorbelasting. De
De ID-afschuiningzijde van de ring moet naar de boutkop gericht zijn.
7.
Smeer de schroefdraad van de bout en de onderkant van de koppen van elke bout met ARP Ultra-Torque Fastener Assembly
Smeermiddel. Installeer vervolgens de bouten en draai ze handvast aan.
KOPPELPROCEDURE
8.
Volg de door de fabrikant aanbevolen aanhaalvolgorde, zoals hieronder weergegeven, en draai de bouten aan volgens stap 1-4
1- Draai bouten 1 t/m 10 (12 mm) vast
40 ft-lbs (54,2 Nm)
2- Draai bouten 1 t/m 10 (12 mm) vast
80 ft-lbs (108,5 Nm)
3- Draai bouten 1 t/m 10 (12 mm) vast
176,3 Nm (130 ft-lbs)
4- Draai bouten 11 tot en met 15 (8 mm) vast
25 ft-lbs (33,9 Nm)
KOPPEL VOLGORDE
