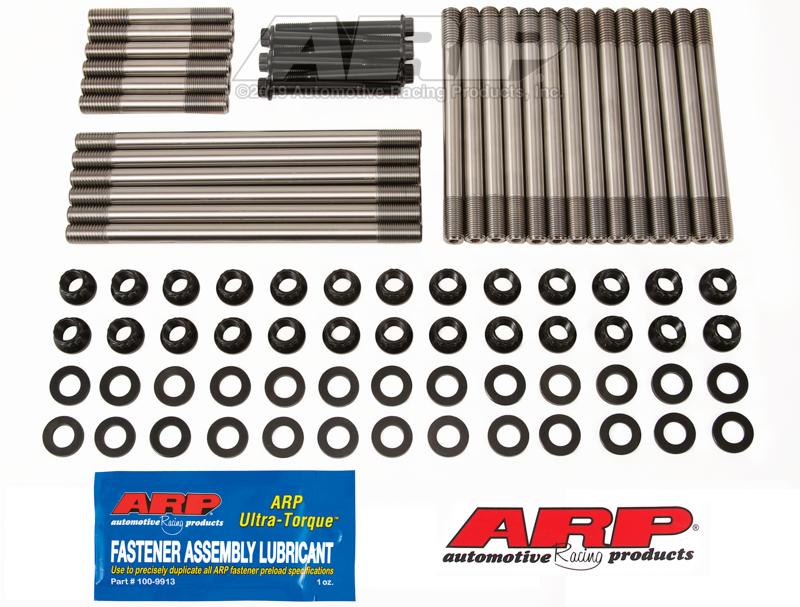

Dodge 5.9L 12V Cummins '94-'98 aangepaste leeftijdshoofdboutset
Toepassingen
Cummins Diesel Passagiers
Dodge 5.9L
Dodge Cummins Diesel
Materiaal: Aangepaste leeftijd 625 Plus®
CUSTOM AGE 625 PLUS®: Deze nieuw geformuleerde superlegering demonstreert een superieure levensduur van de vermoeiingscyclus, treksterkte en taaiheid – met volledige weerstand tegen atmosferische corrosie en oxidatie. ARP is de eerste die productie- en testprocessen ontwikkelt voor bevestigingsmiddelen met Custom Age 625+. Het beste van alles is dat het minder duur is en dat het naar verwachting binnenkort MP-35 zal vervangen als het materiaal bij uitstek op het gebied van superlegeringen met hoge sterkte. Typische treksterkte is 260.000 psi.
Treksterkte: 260.000 psi
Materiaal: Custom Age 625 Plus®
Installatiehandleiding
Automotive Racing Products
Tel: (805) 339-2200
Eastmanlaan 1863
Fax: (805) 650-0742
Ventura, CA 93003
www.arp-bolts.com

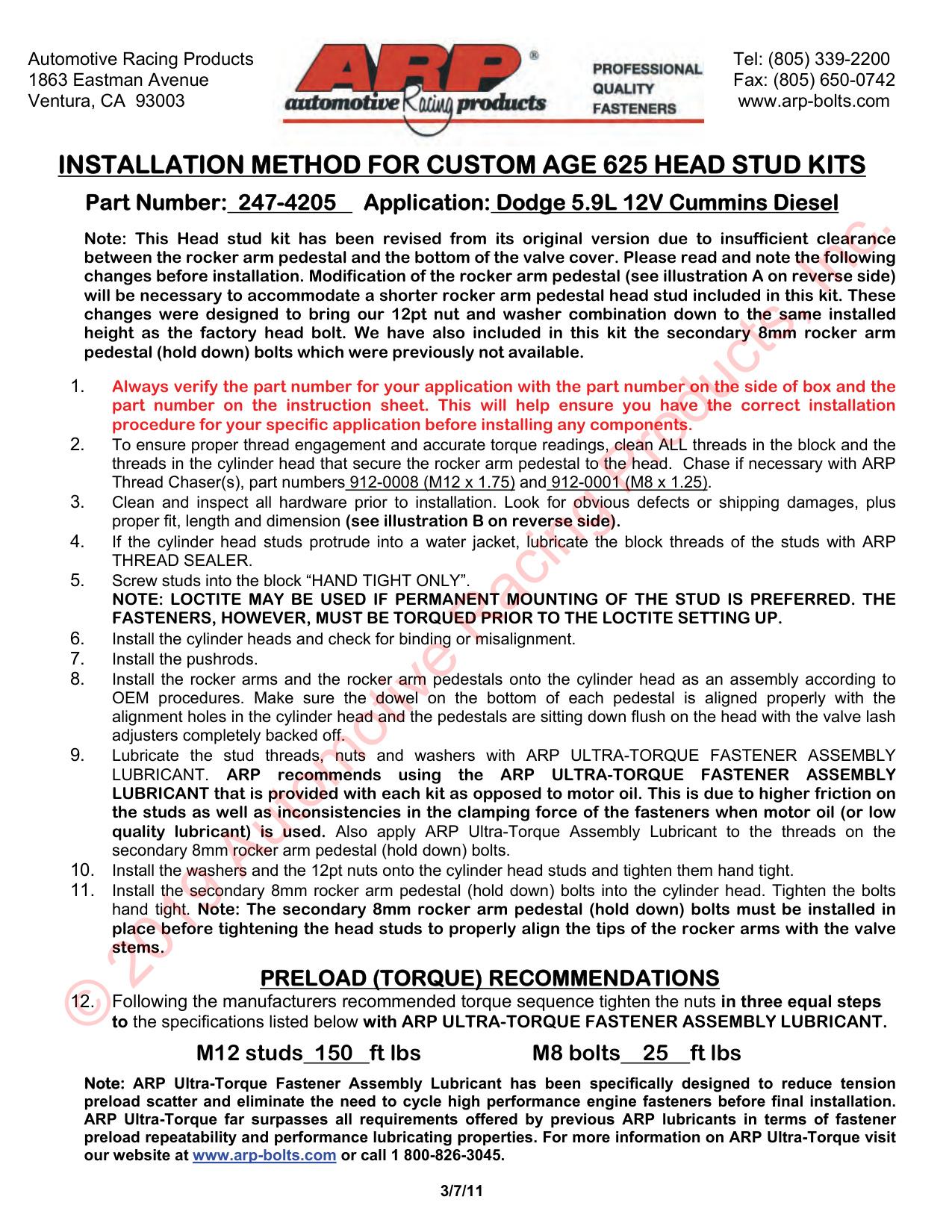

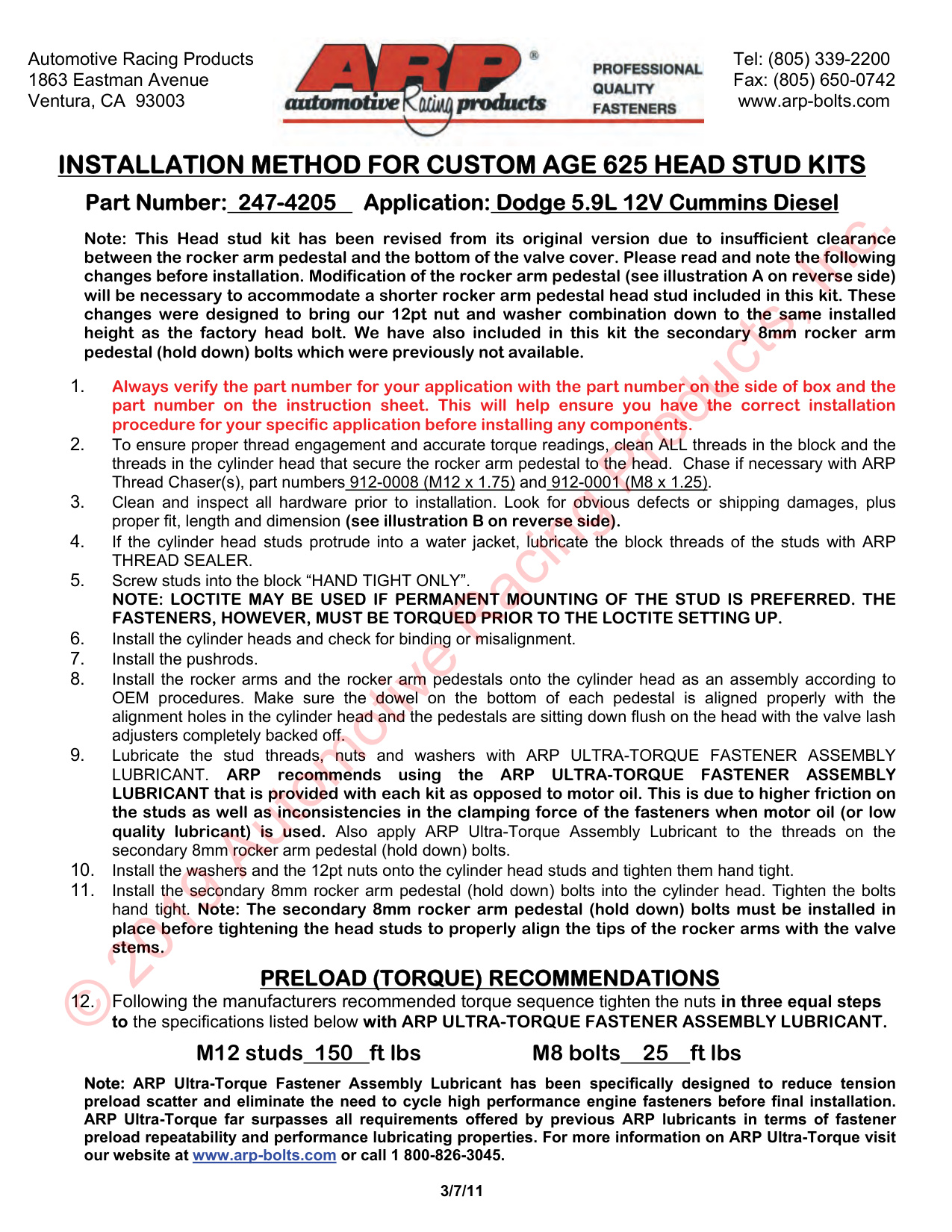

INSTALLATIEMETHODE VOOR AANGEPASTE LEEFTIJD 625 HEAD STUD KITS
Onderdeelnummer: 247-4205 Toepassing: Dodge 5.9L 12V Cummins Diesel
Opmerking: deze kopboutset is herzien ten opzichte van de originele versie vanwege onvoldoende speling
tussen het tuimelaarvoetstuk en de onderkant van het kleppendeksel. Lees en let op het volgende
wijzigingen vóór de installatie. Aanpassing van het tuimelaarvoetstuk (zie afbeelding A op de achterkant)
zal nodig zijn om plaats te bieden aan een kortere tuimelaarvoetstukkop die in deze set wordt meegeleverd. Deze
wijzigingen zijn ontworpen om onze 12pt moer- en sluitringcombinatie terug te brengen naar dezelfde geïnstalleerde combinatie
hoogte als de fabriekskopbout. We hebben in deze set ook de secundaire 8 mm tuimelaar opgenomen
voetstuk (vasthoud) bouten die voorheen niet beschikbaar waren.
1.
Controleer altijd het onderdeelnummer voor uw toepassing met het onderdeelnummer op de zijkant van de doos en de
onderdeelnummer op het instructieblad. Dit zal ervoor zorgen dat u de juiste installatie uitvoert
procedure voor uw specifieke toepassing voordat u onderdelen installeert.
2.
Om te zorgen voor een goede draadaangrijping en nauwkeurige torsiemetingen, reinigt u ALLE schroefdraad in het blok en de
schroefdraad in de cilinderkop waarmee het tuimelaarvoetstuk aan de kop is bevestigd. Achtervolg indien nodig met ARP
Draadsnijder(s), onderdeelnummers 912-0008 (M12 x 1,75) en 912-0001 (M8 x 1,25).
3.
Reinig en inspecteer alle hardware vóór installatie. Zoek naar duidelijke defecten of transportschade, plus
juiste pasvorm, lengte en afmeting (zie afbeelding B op de achterkant).
4.
Als de cilinderkoptapeinden in een watermantel steken, smeer dan de blokschroefdraden van de tapeinden met ARP
DRAADAFDICHTING.
5.
Schroef de tapeinden in het blok “ALLEEN HANDVAST”.
OPMERKING: LOCTITE KAN WORDEN GEBRUIKT ALS DE PERMANENTE MONTAGE VAN DE STUD DE VOORKEUR HEEFT. DE
BEVESTIGINGSMIDDELEN MOETEN ECHTER WORDEN AANGEDRAGEN VOORDAT DE LOCTITE WORDT AANGEBRACHT.
6.
Installeer de cilinderkoppen en controleer op vastlopen of verkeerde uitlijning.
7.
Installeer de duwstangen.
8.
Monteer de tuimelaars en de tuimelaarvoetstukken op de cilinderkop als geheel volgens
OEM-procedures. Zorg ervoor dat de plug aan de onderkant van elk voetstuk goed is uitgelijnd met de
uitlijningsgaten in de cilinderkop en de voetstukken liggen gelijk op de kop met de klepspeling
de regelaars zijn volledig teruggetrokken.
9.
Smeer de draadeinden, moeren en ringen met ARP ULTRA-TORQUE BEVESTIGINGSASSEMBLAGE
SMEERMIDDEL. ARP adviseert het gebruik van de ARP ULTRA-TORQUE BEVESTIGINGSASSEMBLAGE
SMEERMIDDEL dat bij elke set wordt geleverd, in tegenstelling tot motorolie. Dit komt door de hogere wrijving
de tapeinden, evenals inconsistenties in de klemkracht van de bevestigingsmiddelen wanneer de motorolie (of laag) is
kwaliteitssmeermiddel) wordt gebruikt. Breng ook ARP Ultra-Torque Assembly Lubricant aan op de schroefdraad van de
secundaire 8 mm bouten van het tuimelaarvoetstuk (vasthouden).
10. Installeer de ringen en de 12pt moeren op de cilinderkopbouten en draai ze handvast aan.
11. Installeer de secundaire 8 mm bouten van het tuimelaarvoetstuk (naar beneden drukken) in de cilinderkop. Draai de bouten vast
handvast. Opmerking: De secundaire 8 mm bouten van het tuimelaarvoetstuk (vasthouden) moeten worden geïnstalleerd
plaats voordat u de kopbouten vastdraait, zodat de uiteinden van de tuimelaars goed op één lijn liggen met de klep
stengels.
AANBEVELINGEN VOOR VOORBELASTING (KOPPEL).
12. Volg de door de fabrikant aanbevolen aanhaalvolgorde en draai de moeren in drie gelijke stappen vast
volgens de onderstaande specificaties met ARP ULTRA-TORQUE FASTENER ASSEMBLY LUBRICANT.
M12-bouten 150 ft-lbs
M8 bouten 25 ft lbs
Opmerking: ARP Ultra-Torque Fastener Assembly Lubricant is speciaal ontworpen om spanning te verminderen
verstrooiing van de voorbelasting en elimineert de noodzaak om krachtige motorbevestigingen te gebruiken vóór de definitieve installatie.
ARP Ultra-Torque overtreft ruimschoots alle eisen van eerdere ARP-smeermiddelen op het gebied van bevestigingsmiddelen
herhaalbaarheid van de voorbelasting en uitstekende smerende eigenschappen. Bezoek voor meer informatie over ARP Ultra-Torque
onze website op www.arp-bolts.com of bel 1 800-826-3045.
