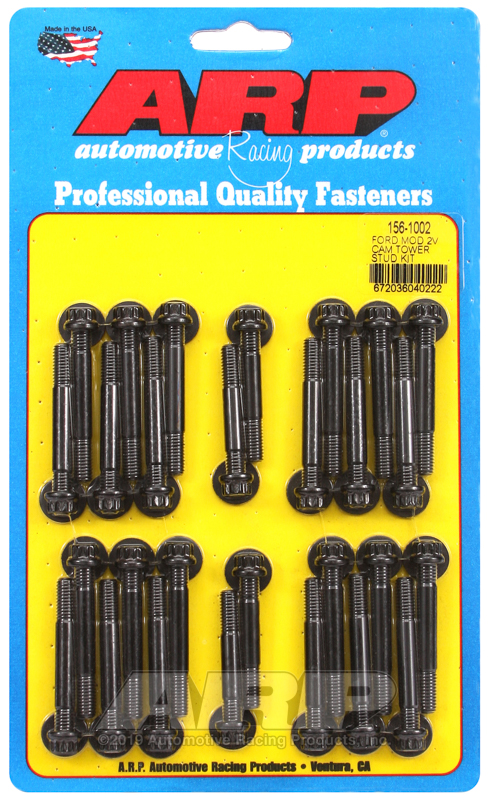

Ford modulaire 2V SOHC nokkentorenboutset
Toepassingen
Ford - Modulair Generiek - Modulair
Ford Generiek - Modulair

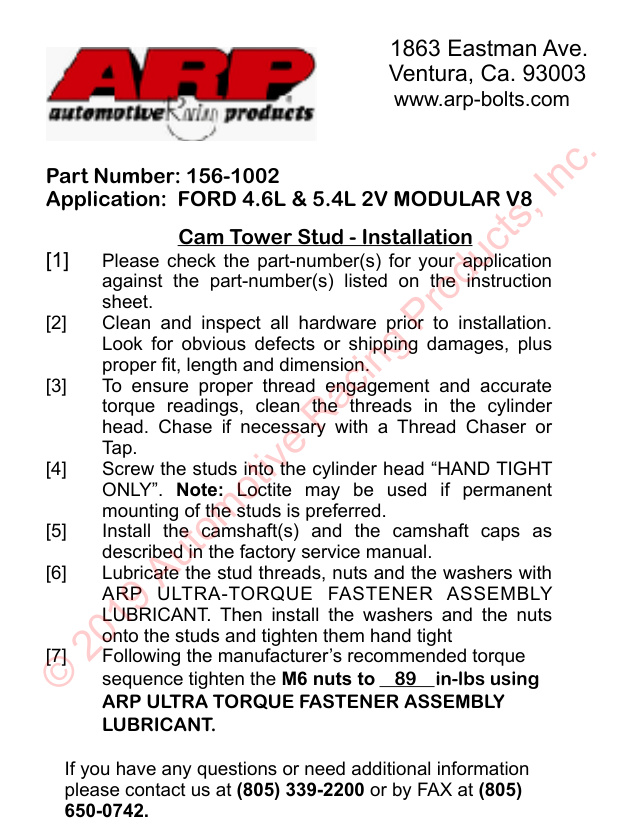

Installatiehandleiding
Onderdeelnummer: 156-1002
Toepassing: FORD 4.6L & 5.4L 2V MODULAIRE V8
Cam Tower Stud - Installatie
[1]
Controleer de onderdeelnummer(s) voor uw toepassing
tegen de onderdeelnummer(s) vermeld op de instructie
blad.
[2]
Reinig en inspecteer alle hardware vóór installatie.
Zoek naar duidelijke defecten of transportschade, plus
juiste pasvorm, lengte en afmeting.
[3]
Om een goede draadaangrijping en nauwkeurigheid te garanderen
koppelmetingen, reinig de schroefdraad in de cilinder
hoofd. Chaseer indien nodig met een draadslijper of
Tik.
[4]
Schroef de tapeinden “Handvast” in de cilinderkop
ALLEEN”. Opmerking: Loctite kan worden gebruikt als het permanent is
montage van de noppen heeft de voorkeur.
[5]
Monteer de nokkenas(sen) en de nokkenaskappen zoals
beschreven in de fabrieksservicehandleiding.
[6]
Smeer de draadeinden, moeren en ringen ermee
ARP ULTRA-KOPPEL BEVESTIGINGSMONTAGE
SMEERMIDDEL. Installeer vervolgens de ringen en de moeren
op de noppen en draai ze handvast aan
[7]
Volg het door de fabrikant aanbevolen koppel
Haal de M6-moeren in volgorde aan tot 89 in-lbs (10,1 Nm) met behulp van
ARP ULTRA TORQUE BEVESTIGINGSMONTAGE
SMEERMIDDEL.
Als u vragen heeft of aanvullende informatie nodig heeft
Neem contact met ons op via (805) 339-2200 of per fax op (805)
650-0742.
⚠ Dit is een automatisch gegenereerde vertaling en eenheidsomrekening. Raadpleeg altijd het originele ARP instructieblad voor de exacte specificaties. Fouten zijn mogelijk.
