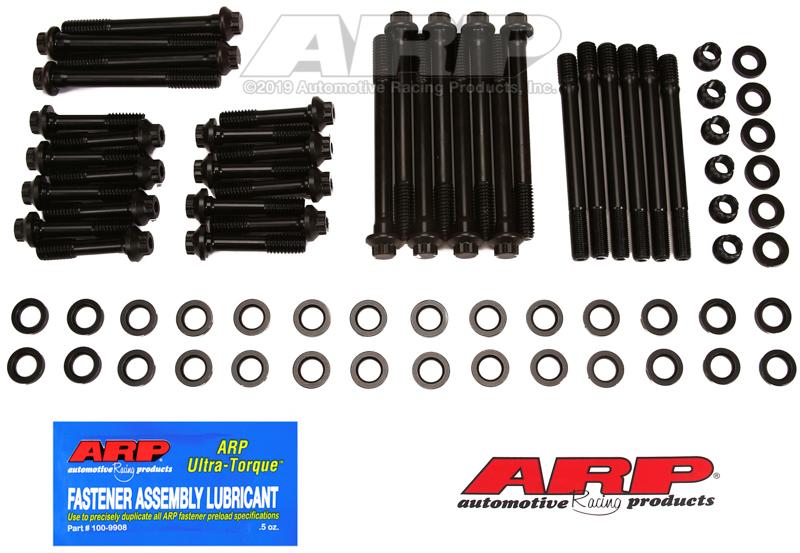

SB Chevy 18˚ kopboutset
Toepassingen
Chevrolet - Small Block Generiek
Chevrolet Generiek - Small Block
Installatiehandleiding
Automotive Racing Products Tel: (805) 339-2200
Eastmanlaan 1863
Fax: (805) 650-0742
Ventura, ca. 93003
www.arp-bolts.com
INSTALLATIEMETHODE VOOR KITS VAN KOPBOUTEN VAN DE PRO-SERIE
Onderdeelnummer: 234-3721 Toepassing: SB Chevy met 18° Hi-Port-koppen
1.
Controleer altijd het onderdeelnummer voor uw toepassing met het onderdeelnummer op de zijkant van de doos en het onderdeel
nummer op het instructieblad. Dit zorgt ervoor dat u over de juiste installatieprocedure beschikt
uw specifieke toepassing voordat u componenten installeert.
2.
Reinig en inspecteer alle hardware vóór installatie. Let op duidelijke defecten of transportschade, plus een goede pasvorm,
lengte en afmeting.
3.
Om een goede schroefdraadaangrijping en nauwkeurige torsiemetingen te garanderen, dient u ALLE schroefdraad in het blok schoon te maken. Achtervolg als
nodig met ARP draadsnijder, onderdeelnummer 911-0004 (7/16-14).
4.
Plaats de afgeschuinde kant van de ring op de bout, zodat deze naar de boutkop wijst. Dit wordt gedaan om de straal vrij te maken
de onderkop van de bout. Opmerking: Een onjuiste installatie van de sluitring zal voortijdig falen van de bout veroorzaken.
5.
Als de cilinderkopbouten in een watermantel steken, smeer dan de schroefdraad van de bouten met ARP THREAD
VERZEGELAAR.
6.
Als de cilinderkopbouten in een blind gat uitsteken, smeer dan de schroefdraad van de bouten met ARP ULTRA-TORQUE
BEVESTIGINGSMIDDEL SMEERMIDDEL.
7.
Installeer de cilinderkop(pen) en controleer op vastlopen of verkeerde uitlijning.
8.
Smeer de onderkant van de bout en de ringen met ARP ULTRA-TORQUE BEVESTIGINGSASSEMBLAGE
SMEERMIDDEL. Installeer vervolgens de bouten in de cilinderkop en draai ze handvast aan. ARP raadt het gebruik aan
het ARP ULTRA-TORQUE FASTENER ASSEMBLY LUBRICANT dat bij elke set wordt geleverd, in tegenstelling tot
aan motorolie. Dit komt door hogere wrijving op de bouten en inconsistenties in de klemkracht van
de bevestigingsmiddelen wanneer motorolie of andere smeermiddelen van lage kwaliteit worden gebruikt.
AANBEVELINGEN VOOR VOORBELASTING (KOPPEL).
9. Volg de door de fabrikant aanbevolen aanhaalvolgorde en draai de moeren in drie gelijke stappen vast, als volgt
specificaties met ARP ULTRA-TORQUE BEVESTIGINGSASSEMBLAGE LUBRICANT.
7/16 bouten 80 ft lbs
7/16 X 3/8 noppen 55 ftlbs
Opmerking: ARP Ultra-Torque Fastener Assembly Lubricant is speciaal ontworpen om de verspreiding van de spanningsvoorspanning te verminderen
elimineren de noodzaak om krachtige motorbevestigingen te gebruiken vóór de definitieve installatie. ARP Ultra-Torque overtreft alles veruit
vereisten van eerdere ARP-smeermiddelen op het gebied van herhaalbaarheid van de voorspanning van bevestigingsmiddelen en smeerprestaties
eigenschappen. Bezoek onze website op www.arp-bolts.com of bel 1 800-826-3045 voor meer informatie over ARP Ultra-Torque.
Boutkoppelvolgorde
15-08-11
⚠ Dit is een automatisch gegenereerde vertaling en eenheidsomrekening. Raadpleeg altijd het originele ARP instructieblad voor de exacte specificaties. Fouten zijn mogelijk.
